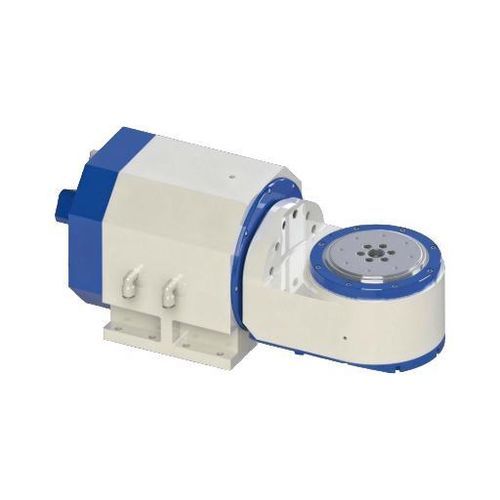

Tavola rotante azionata a motore DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

orizzontaleper macchina utensilecompatta

Introduzione
La DZDA-110 è progettata per ingombri ridotti e pezzi di piccole dimensioni. La superficie C da 110 mm, la configurazione compatta a braccio singolo e il gioco della superficie specificato di 0.003 mm consentono la lavorazione a cinque assi senza un'unità rotante sovradimensionata, ideale per l'integrazione in macchine CNC compatte.

Dati tecnici (sintesi)
Modello: DZDA-110-100/200-30/10-A26W-A4 - Asse A / Asse C; Diametro superficie C: 110 mm; Altezza centro (A): 110 mm; Altezza disco (C): 149 mm; Diametro foro centrale (C): 20 mm; Serraggio A: aria (0.5–0.6 MPa); Coppia di serraggio A: 60 N·m (@0.6 MPa); Gioco superficie C: 0.003 mm; Gioco radiale C: 0.005 mm; Tipo di azionamento: motore torque con trasmissione diretta (assi A & C); Tensione driver: 220 V; Velocità (A/C): 100/100 rpm, 200/200 rpm; Coppia (A/C) nominale/max: 29.6/52.5 N·m, 9/30 N·m; Corrente (A/C) nominale/max: 1.75/3.2 A, 0.7/3 A; Potenza S1 (A/C): 0.31 kW / 0.19 kW; Potenza S6 (A/C): 0.37 kW / 0.38 kW; Raffreddamento: asse A raffreddamento ad acqua, asse C raffreddamento naturale; Sensore temperatura motore: KTY84-130; Precisione di posizionamento: ±10 (20) arc-sec; Ripetibilità: ±2 (4) arc-sec; Unità minima: 0.001"; Capacità di carico: 10 kg; Peso: 42 kg; Protezione: IP66.

Dimensioni
La pagina prodotto contiene un diagramma delle dimensioni per l'interfaccia di montaggio e il layout complessivo.

Caratteristiche / specifiche tecniche

• Modello: DZDA-110
• Diametro superficie C: 110 mm
• Altezza centro (asse A): 110 mm
• Altezza disco (asse C): 149 mm
• Diametro foro centrale (asse C): 20 mm
• Serraggio: aria (0.5–0.6 MPa) per asse A
• Coppia di serraggio (asse A): 60 N·m (@0.6 MPa)
• Gioco superficie (C): 0.003 mm
• Gioco radiale (C): 0.005 mm
• Tipo di azionamento: motore torque con trasmissione diretta (A & C)
• Tensione driver: 220 V
• Velocità (A / C) nominale/max: 100/100 rpm / 200/200 rpm
• Coppia (A / C) nominale/max: 29.6/52.5 N·m / 9/30 N·m
• Corrente (A / C) nominale/max: 1.75/3.2 A / 0.7/3 A
• Potenza uscita S1 100% (A/C): 0.31 kW / 0.19 kW
• Potenza uscita S6 40% (A/C): 0.37 kW / 0.38 kW
• Raffreddamento: asse A acqua; asse C raffreddamento naturale
• Sensore temperatura motore: KTY84-130
• Precisione di posizionamento: ±10 (20) arc-sec
• Ripetibilità: ±2 (4) arc-sec
• Unità minima: 0.001"
• Capacità di carico: 10 kg
• Peso: 42 kg
• Grado di protezione: IP66

Compatibilità
Compatibile con sistemi di controllo: Lynuc, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI.
