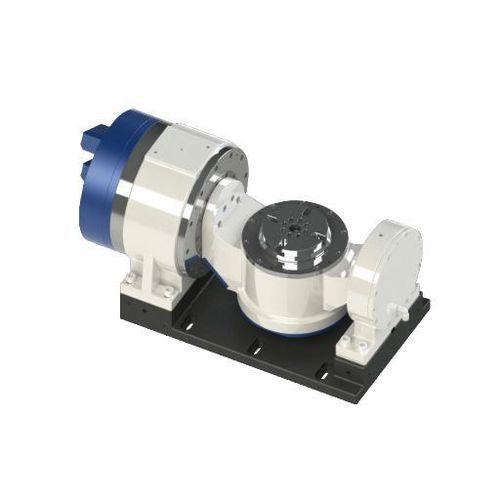

Tavola rotante azionata a motore DZDC-160-250/2000-105/17-A26W-A/A

orizzontaleper macchina utensilecompatta

INTRODUZIONE
Questa variante DZDC-160 è caratterizzata da un asse C a 2.000 giri/min progettato per rotazione continua ad alta velocità anziché per l'indicizzazione convenzionale. L'asse C raffreddato ad acqua, una portata utile di 30 kg e fino a 332 N·m di coppia di picco sull'asse A consentono la rapida rotazione del pezzo all'interno di una culla compatta a cinque assi, adatta ad applicazioni di lavorazione industriale.

DATI TECNICI
DZDC-160-250/2000-105/17-A26W-A/A
Asse A / Asse C
Diametro superficie disco (mm): A - / ; C - 200
Altezza centro (mm): A - 205 ; C - /
Altezza disco (mm): A - / ; C - 246.5
Diametro foro centrale (mm): A - / ; C - 22
Metodo di serraggio: A - Aria(0.5-0.55MPa) ; C - Aria(0.5-0.55MPa)
Coppia serraggio (N·m): A - 235(@0.5MPa) ; C - 235(@0.5MPa)
Runout superficie disco (mm): A - / ; C - 0.005
Runout radiale disco (mm): A - / ; C - 0.005
Tipo di azionamento: A / C - Motore di coppia a trasmissione diretta
Tensione per driver (V): A / C - 220
Velocità nominale/massima (giri/min): A - 200/250 ; C - 2000/2000
Coppia nominale/massima (N·m): A - 105/332 ; C - 17.6/87.2
Corrente nominale/massima (A): A - 8.5/30 ; C - 10.5/55
Potenza uscita S1 100% (kW): A - 2.2 ; C - 3.7
Potenza uscita S6 40% (kW): A - 3.29 ; C - 7.4
Sistema di raffreddamento: A - Raffreddamento naturale ; C - Raffreddamento ad acqua (portata 2.5 L/min)
Tipo sensore temperatura motore: A / C - KTY84-130
Precisione posizionamento (arco‑sec): A / C - ±10(20)
Ripetibilità (arco‑sec): A / C - ±2(4)
Unità minima (""): A / C - 0.001
Capacità di carico (kg): 30 (entrambe le assi)
Peso totale (kg): 147.6
Grado di protezione: IP66
Compatibilità controlli: Lync, HNC, SYNTEC, FANUC, SIENMENS, MITSUBISHI

CARATTERISTICHE / SPECIFICAZIONI TECNICHE

• Modello: DZDC-160 (variante DZDC-160-250/2000-105/17-A26W-A/A)
• Versione asse C ad alta velocità: 2000/2000 giri/min, raffreddamento ad acqua
• Velocità asse A: 200/250 giri/min (raffreddamento naturale)
• Portata utile: 30 kg
• Coppia asse A nominale/picco: 105/332 N·m
• Coppia asse C nominale/picco: 17.6/87.2 N·m
• Serraggio: pneumatico (aria 0.5–0.55 MPa), coppia di serraggio 235 N·m (@0.5 MPa)
• Azionamento diretto con motori di coppia su entrambe le assi
• Tensione driver: 220 V; correnti A: 8.5/30 A, C: 10.5/55 A
• Potenze S1/S6: A S1 2.2 kW / S6 3.29 kW ; C S1 3.7 kW / S6 7.4 kW
• Dimensioni disco (asse C): Ø superficie 200 mm, altezza disco 246.5 mm, foro centrale Ø 22 mm
• Runout (asse C): superficie 0.005 mm ; radiale 0.005 mm
• Precisione di posizionamento: ±10(20) arco‑sec ; ripetibilità ±2(4)
• Protezione IP66 ; peso totale 147.6 kg
• Applicazioni tipiche: integrazione in centri di lavoro 5 assi dove è richiesta elevata velocità dell'asse C e montaggio compatto a culla
