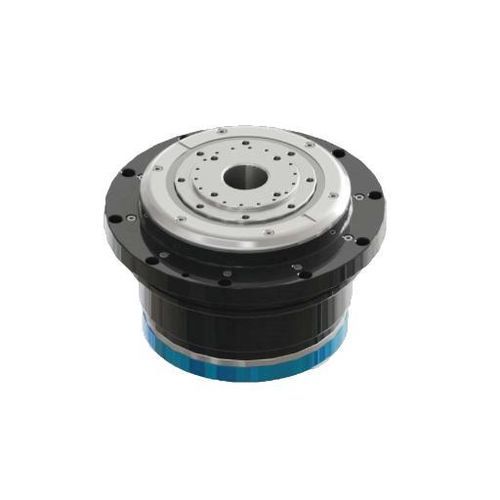

Tavola rotante azionata a motore DZDV-320-250-68-105-A26

orizzontaleper rettificaa presa diretta

Panoramica
Questa configurazione DZDV-320 bilancia velocità di rotazione e carico moderato del pezzo. Raggiunge fino a 250 rpm e una coppia di picco di 332 Nm supportando una portata ammessa di 120 kg, rendendola adatta agli impianti di affilatura utensili che non richiedono la piattaforma da 200 kg. Il feedback è fornito tramite encoder BiSS-C (implementazione a 26 bit indicata nei metadati).

Caratteristiche principali

• Progettata per processi di affilatura con compromesso velocità/carico.
• Velocità max 250 rpm; coppia di picco 332 Nm; carico ammesso 120 kg.
• Encoder BiSS-C ad alta risoluzione per il feedback di posizione.
• Classe di protezione IP67 per ambienti industriali.
• Inerzia ammessa del pezzo 1.2 kg·m² e momento ammesso 500 Nm.

Dati tecnici
DZDV-320-250-68-105-A26

• Velocità nominale: 200 rpm
• Velocità massima: 250 rpm
• Coppia nominale: 105 Nm
• Coppia max.: 332 Nm
• Corrente nominale: 8.5 A
• Corrente max.: 20 A
• Numero poli motore: 30
• Tensione nominale: 220 V
• Coppia di serraggio: /
• Pressione aria della morsa: /
• Precisione di posizionamento: Griglia ±10 s; Griglia temporale ±3 s
• Precisione ripetuta bidirezionale: Griglia ±2 s; Griglia temporale ±1 s
• Classe di protezione: IP67
• Tipo encoder: BiSS-C (26 bit)
• Carico ammesso: 120 kg
• Inerzia ammessa del pezzo: 1.2 kg·m²
• Momento ammesso: 500 Nm

Dimensioni e montaggio
Le dimensioni di ingombro e di montaggio sono disponibili come disegno dimensionale nella pagina del prodotto.
