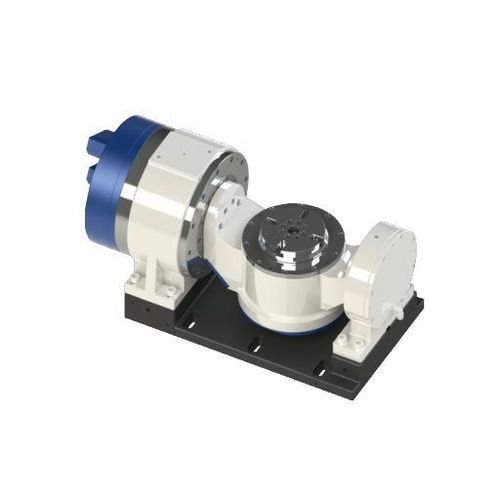

Tavola rotante azionata a motore DZDA-160-250/400-105/20-A26-A/A3

orizzontaleper macchina utensilecompatta

Panoramica del prodotto
La DZDC-160-A3 è un tavolo a culla compatto per lavorazioni a cinque assi, progettato per l'accesso multifacciale di pezzi di piccole dimensioni. Monta motori torque a trasmissione diretta sugli assi A e C, presenta un diametro di faccia Ø110 mm e una portata di 30 kg per operazioni 5 assi simultanee e posizionamenti precisi.

Caratteristiche principali

• Diametro della faccia: Ø110 mm
• Portata utile: 30 kg
• Coppia nominale / massima: Asse A 105 / 332 N·m ; Asse C 20 / 80 N·m
• Velocità nominale / massima: Asse A 200 / 250 giri/min ; Asse C 200 / 400 giri/min
• Grado di protezione: IP66

DATI TECNICI (estratto dalla tabella)
Modello: DZDA-160-250/400-105/20-A26-A/A3
Colonne: Asse A | Asse C
Diametro superficie disco (mm): / | 200
Altezza del centro (mm): 205 | /
Altezza del disco (mm): / | 244.5
Diametro foro centrale (mm): / | 22
Metodo di bloccaggio: Aria (0.5–0.55 MPa) | Aria (0.5–0.55 MPa)
Coppia di serraggio (N·m): 235 (@0.5 MPa) | 235 (@0.5 MPa)
Runout superficie disco (mm): / | 0.005
Runout radiale disco (mm): / | 0.005
Tipo di azionamento: Motore torque a trasmissione diretta | Motore torque a trasmissione diretta
Tensione driver (V): 220 | 220
Velocità nominale / massima (giri/min): 200 / 250 | 200 / 400
Coppia nominale / massima (N·m): 105 / 332 | 20 / 80
Corrente nominale / massima (A): 8.5 / 30 | 2.7 / 10.8
Potenza uscita S1 100% (kW): 2.2 | 0.42
Potenza uscita S6 40% (kW): 3.29 | 0.63
Sistema di raffreddamento: Raffreddamento naturale | Raffreddamento naturale
Sensore temperatura motore: KTY84-130 | KTY84-130
Precisione di posizionamento (arc-sec): ±10 (20) | ±10 (20)
Precisione ripetuta (arc-sec): ±2 (4) | ±2 (4)
Unità minima (°): 0.001 | 0.001
Capacità di carico (kg): 30
Peso (kg): 149
Grado di protezione: IP66
Controlli compatibili: Lync, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI

Caratteristiche / Specifiche tecniche

• Configurazione: tavolo a culla compatto per lavorazioni 5 assi su pezzi di piccole dimensioni
• Modello: DZDC-160-A3
• Area di lavoro (faccia): Ø110 mm
• Portata utile: 30 kg
• Tipo di azionamento: motore torque a trasmissione diretta su A e C
• Coppie: Asse A 105 / 332 N·m ; Asse C 20 / 80 N·m
• Velocità: Asse A 200 / 250 giri/min ; Asse C 200 / 400 giri/min
• Precisione di posizionamento: tip. ±10 (20) arc-sec ; ripetibilità tip. ±2 (4) arc-sec
• Bloccaggio: bloccaggio pneumatico (0.5–0.55 MPa), coppia di serraggio 235 N·m (@0.5 MPa)
• Protezione: IP66
• Peso unità: 149 kg
• Controller compatibili: Lync, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI
