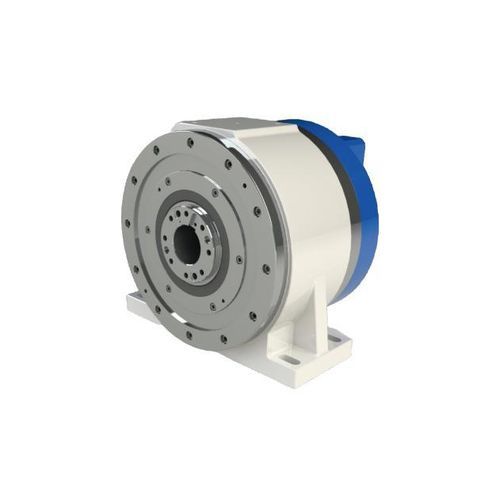

Tavola rotante azionata a motore DZGD-180A31

orizzontaleper macchina utensilea presa diretta

Panoramica del prodotto
La DZGD-180A31 è una tavola rotante a trasmissione diretta da 180 mm progettata per indicizzazione CNC supportata e operazioni di lavorazione intermittente. Offre una portata ammessa standard di 50 kg e una capacità aumentata a 80 kg con contropunta, fornendo un elevato picco di coppia per operazioni di taglio e posizionamento impegnative.

Parametri chiave

• Diametro della faccia: Ø180 mm
• Carico ammesso: 50 kg (80 kg con contropunta)
• Velocità nominale: 200 rpm, Velocità max: 250 rpm
• Coppia nominale: 73.7 Nm, Coppia max: 276 Nm
• Protezione: IP67

Dati tecnici
Modello: DZGD-180A31
Velocità nominale: 200 rpm
Velocità max: 250 rpm
Coppia nominale: 73.7 Nm
Coppia max: 276 Nm
Corrente nominale: 4.5 A
Corrente max: 20.7 A
Numero poli motore: 44
Tensione nominale: 220 V
Coppia di serraggio: 235 Nm
Pressione aria morsetto: 0.5-0.6 MPa
Precisione di posizionamento: Griglia ±10 sec; Griglia temporale ±3 sec
Precisione ripetuta bidirezionale: Griglia ±2 sec; Griglia temporale ±1 sec
Opzioni encoder: Mitsubishi, Fanuc, Siemens, BiSS-C (opzionale)
Inerzia ammessa sul posto di lavoro: 0.99 kg·m²
Momento ammesso: 500 Nm

Caratteristiche e applicazioni

• Progettazione a trasmissione diretta per elevata coppia e indicizzazione reattiva
• Opzione contropunta che aumenta il carico ammesso e la stabilità del pezzo in configurazioni supportate
• Opzioni encoder multiple per integrazione con controlli CNC comuni
• Classe di protezione IP67 per ambienti produttivi
• Adatta per indicizzazione CNC, fresatura intermittente e integrazione in macchine multi-asse

Dimensioni e disegno
Include piattaforma Ø180 mm; disegni dimensionali dettagliati e informazioni di montaggio disponibili nella documentazione del costruttore.

Specifiche / specificazioni tecniche

• Modello: DZGD-180A31
• Diametro faccia: Ø180 mm
• Carico ammesso: 50 kg (80 kg con contropunta)
• Velocità nominale: 200 rpm
• Velocità massima: 250 rpm
• Coppia nominale: 73.7 Nm
• Coppia massima: 276 Nm
• Corrente nominale: 4.5 A
• Corrente massima: 20.7 A
• Numero poli motore: 44
• Tensione nominale: 220 V
• Coppia di serraggio: 235 Nm
• Pressione aria morsetto: 0.5-0.6 MPa
• Precisione di posizionamento: Griglia ±10 sec / Griglia temporale ±3 sec
• Ripetibilità bidirezionale: Griglia ±2 sec / Griglia temporale ±1 sec
• Livello di protezione: IP67
• Encoder: Mitsubishi, Fanuc, Siemens, BiSS-C (opzionale)
• Inerzia ammessa: 0.99 kg·m²
• Momento ammesso: 500 Nm
