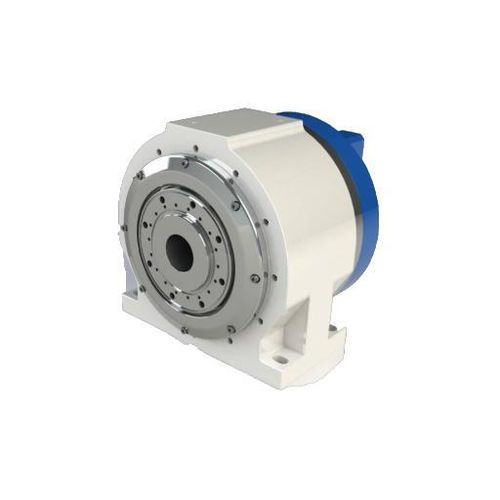

Tavola rotante azionata a motore DZGD-180A36orizzontaleper macchina utensilea presa diretta
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Azionamento
- azionata a motore
- Configurazione
- orizzontale
- Uso previsto
- per macchina utensile
- Altre caratteristiche
- a presa diretta, a 4 assi, IP67
Descrizione
Panoramica
Nella gamma da 180 mm, il DZGD-180A36 offre la maggiore coppia e capacità di carico. Coppia nominale 157 Nm, picco fino a 332 Nm. Supporta 80 kg direttamente o 120 kg con contropunta; adatto per integrazione in macchine CNC compatte senza piattaforma più grande.
Dati tecnici (tabella)
DZGD-180A36
Velocità nominale: 200 rpm
Velocità massima: 250 rpm
Coppia nominale: 157 Nm
Coppia massima (picco): 332 Nm
Corrente nominale: 12.7 A
Corrente massima: 20 A
Numero poli motore: 30
Tensione nominale: 220 V
Coppia di serraggio: 235 Nm
Pressione aria morsetto: 0.5~0.6 MPa
Precisione di posizionamento: Griglia ±10 s; Griglia temporale ±3 s
Precisione ripetuta bidirezionale: Griglia ±2 s; Griglia temporale ±1 s
Protezione: IP67
Opzioni encoder: Mitsubishi, Fanuc, Siemens, BiSS-C
Carico ammesso: 80 kg (120 kg con contropunta)
Inerzia ammessa pezzo: 1.2 kg·m²
Momento ammesso: 500 Nm
Dimensioni
Schema delle dimensioni disponibile nella scheda prodotto (immagine schematica).
Specifiche principali
Nella gamma da 180 mm, il DZGD-180A36 offre la maggiore coppia e capacità di carico. Coppia nominale 157 Nm, picco fino a 332 Nm. Supporta 80 kg direttamente o 120 kg con contropunta; adatto per integrazione in macchine CNC compatte senza piattaforma più grande.
Dati tecnici (tabella)
DZGD-180A36
Velocità nominale: 200 rpm
Velocità massima: 250 rpm
Coppia nominale: 157 Nm
Coppia massima (picco): 332 Nm
Corrente nominale: 12.7 A
Corrente massima: 20 A
Numero poli motore: 30
Tensione nominale: 220 V
Coppia di serraggio: 235 Nm
Pressione aria morsetto: 0.5~0.6 MPa
Precisione di posizionamento: Griglia ±10 s; Griglia temporale ±3 s
Precisione ripetuta bidirezionale: Griglia ±2 s; Griglia temporale ±1 s
Protezione: IP67
Opzioni encoder: Mitsubishi, Fanuc, Siemens, BiSS-C
Carico ammesso: 80 kg (120 kg con contropunta)
Inerzia ammessa pezzo: 1.2 kg·m²
Momento ammesso: 500 Nm
Dimensioni
Schema delle dimensioni disponibile nella scheda prodotto (immagine schematica).
Specifiche principali
- Modello: DZGD-180A36
- Diametro tavola: 180 mm
- Velocità nominale/massima: 200 / 250 rpm
- Coppia nominale: 157 Nm; Coppia picco: 332 Nm
- Carico ammesso: 80 kg (120 kg con contropunta)
- Coppia di serraggio: 235 Nm; pressione aria 0.5~0.6 MPa
- Precisione e ripetibilità: griglia ±10s / ±2s; temporale ±3s / ±1s
- Protezione: IP67
- Encoder compatibili: Mitsubishi, Fanuc, Siemens, BiSS-C
- Inerzia ammessa: 1.2 kg·m²; momento ammesso: 500 Nm
