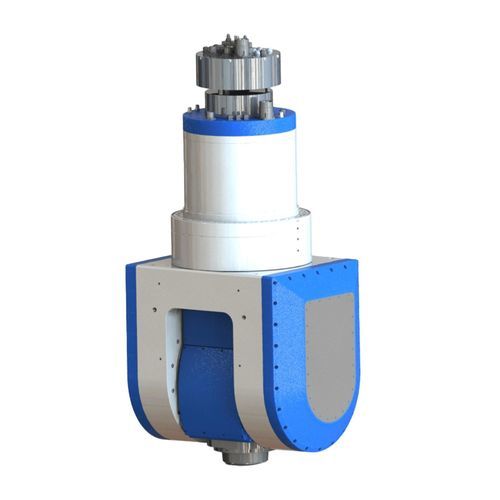

Testa di fresatura 2 assi DBDB-335

per montaggio su flangiaelettrica

Introduzione
Questa versione DBDB-335 bilancia il serraggio degli assi con una maggiore velocità del mandrino. La frenatura su entrambi i lati rinforza l'asse di oscillazione, mentre il mandrino HSK-A63 a 18.000 giri/min supporta la fresatura di finitura dopo fasi di taglio indicizzate o a cinque assi simultanei più impegnative.

Dati tecnici — Tipo di albero
Tipo di albero: Albero oscillante | Albero di rotazione
Dimensioni della flangia di montaggio (mm): / | φ335
Tensione nominale (V): 220 | 220
Coppia nominale (N.m): 764 | 810
Massima coppia (N.m): 1528 | 1150
Velocità nominale (giri/min): 100 | 100
Coppia di serraggio del freno (N.m) (0.6 MPa): 2160 | 2800
Codificatore: EnDat2.2 | EnDat2.2
Precisione di posizionamento (arcsec): ±7.5(15) | ±7.5(15)
Precisione ripetuta (arcsec): ±2 | ±2
Sistema di raffreddamento: Raffreddamento ad acqua
Peso del prodotto (kg): ≈655

Dati tecnici — Parametri del mandrino elettrico
Velocità nominale (giri/min): 5500
Velocità massima (giri/min): 18000
Tensione nominale (V): 350
Frequenza nominale (Hz): 275
Frequenza massima (Hz): 900
Potenza di uscita nominale continua (S1-100%/kW): 35
Coppia di uscita nominale continua (S1-100%/N.m): 60.7
Corrente di ingresso nominale continua (S1-100%/A): 70
Corrente massima (A): 150
Sistema di raffreddamento: Raffreddamento ad acqua
Interfaccia porta-utensile: HSK-A63
Forza di brochatura (N): 25000(1±15%)
Modalità di scarico utensili: Scarico utensili idraulico
Segnale encoder: Sin/Cos, 1Vpp
Diametro di montaggio del mandrino (mm): φ180H5
Eccentricità foro conico estremità albero (mm): 0.001
Eccentricità superficie estremità albero (mm): 0.001

Caratteristiche / Specifiche tecniche

• Modello: DBDB-335
• Brand: Haozhi
• Configurazione assi: Testa di fresatura a due assi ad alta rigidità (oscillante + rotazione)
• Coppia max asse oscillante: 1528 N.m
• Coppia max asse rotazione: 1150 N.m
• Coppia nominale (oscillante / rotazione): 764 N.m / 810 N.m
• Velocità nominale assi: 100 giri/min (entrambi gli alberi)
• Coppia serraggio freno (0.6 MPa) (oscillante / rotazione): 2160 N.m / 2800 N.m
• Encoder (assi): EnDat2.2
• Precisione di posizionamento: ±7.5(15) arcsec
• Ripetibilità: ±2 arcsec
• Velocità massima mandrino: 18.000 giri/min
• Velocità nominale mandrino: 5.500 giri/min
• Potenza continua mandrino: 35 kW
• Coppia continua mandrino: 60.7 N.m
• Tensione / frequenza mandrino: 350 V / 275 Hz
• Corrente max mandrino: 150 A; corrente nominale: 70 A
• Interfaccia utensile: HSK-A63
• Forza di brochatura: 25.000 N (±15%)
• Scarico utensili: Scarico idraulico
• Diametro montaggio mandrino: φ180H5
• Tolleranze eccentricità (foro conico / superficie): 0.001 mm / 0.001 mm
• Raffreddamento: Raffreddamento ad acqua
• Peso approssimativo: ≈655 kg
