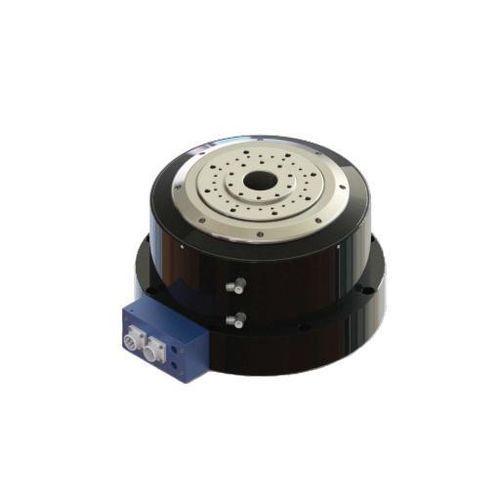

Tavola rotante azionata a motore DZDV-320-200-225-300-A26

orizzontaleper rettificaa presa diretta

Introduzione
Il design con base chiusa integra il corpo rotante e le connessioni esterne in un alloggiamento più alto, mantenendo la coppia nominale di 300 Nm e la capacità di carico di 200 kg della serie DZDV-320. L'unità fornisce una tavola rotante da 200 kg con coppia di picco 600 Nm, serraggio opzionale 235 Nm, protezione IP67 e feedback BiSS-C, adatta a rettificatrici utensili ad azionamento diretto e applicazioni di indicizzazione di precisione.

Dati tecnici (tabella)
DZDV-320-200-225-300-A26
Velocità nominale: 200 rpm
Velocità massima: 200 rpm
Coppia nominale: 300 Nm
Coppia di picco (Max.torque): 600 Nm
Corrente nominale: 18 A
Corrente massima: 36 A
Numero poli motore: 48
Tensione nominale: 220 V
Coppia di serraggio (opzionale): 235 Nm
Pressione aria del serraggio: 0,5–0,6 MPa
Precisione di posizionamento (gradino): ±10 s
Precisione di posizionamento (tempo): ±3 s
Ripetibilità bidirezionale (gradino): ±2 s
Ripetibilità bidirezionale (tempo): ±1 s
Protezione ingressi: IP67
Tipo encoder: BiSS-C
Carico ammissibile: 200 kg
Inerzia ammissibile del pezzo: 3 kg·m²
Momento ammissibile: 1000 Nm

Applicazioni

• Integrazione in rettificatrici utensili ad azionamento diretto che richiedono instradamento chiuso delle connessioni.
• Indicizzazione di precisione e operazioni di serraggio verticale ad alta capacità.
• Tavole per macchine utensili e celle automatiche con necessità di protezione IP67.

Caratteristiche / specificazioni tecniche

• Modello: DZDV-320-200-225-300-A26 (base chiusa)
• Velocità nominale/massima: 200 rpm
• Coppia nominale: 300 Nm; Coppia di picco: 600 Nm
• Corrente nominale/massima: 18 A / 36 A
• Numero poli: 48
• Tensione nominale: 220 V
• Serraggio opzionale: 235 Nm (pressione 0,5–0,6 MPa)
• Precisione e ripetibilità espresse in secondi (vedi tabella)
• Protezione ingressi: IP67
• Encoder: BiSS-C
• Carico ammissibile: 200 kg; Inerzia: 3 kg·m²; Momento ammissibile: 1000 Nm
