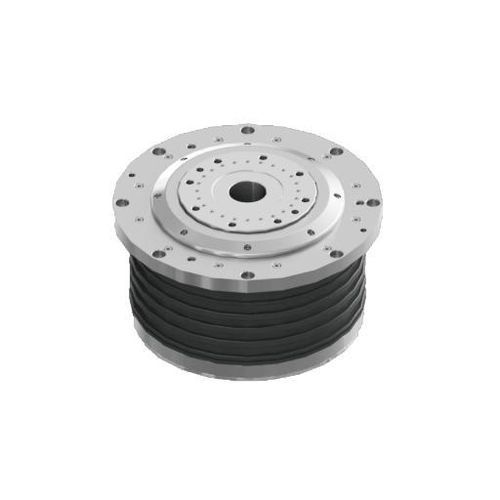

Tavola rotante azionata a motore DZDV-320-200-41-300-A26

orizzontaleper rettificaIP67

Introduzione
Il DZDV-320-200-41-300-A26 è una tavola rotante a basso profilo progettata per l'affilatura degli utensili e l'integrazione nelle macchine. Unisce un'ampia superficie di montaggio superiore a un'altezza ridotta, coppia nominale 300 Nm, coppia di picco 600 Nm e portata ammissibile di 200 kg. Il serraggio pneumatico opzionale e il feedback BiSS-C consentono un posizionamento di precisione nelle celle di rettifica e lavorazione automatizzate.

Dati tecnici
DZDV-320-200-41-300-A26
Velocità nominale: 200 rpm
Velocità max: 200 rpm
Coppia nominale: 300 Nm
Coppia max: 600 Nm
Corrente nominale: 18 A
Corrente max: 36 A
Numero di poli del motore: 48
Tensione nominale: 220 V
Coppia di serraggio: 235 Nm
Pressione aria morsetto: 0,5–0,6 MPa (opz.)
Precisione di posizionamento: Griglia ±10 s; Precisione temporale ±3 s
Ripetibilità bidirezionale: Griglia ±2 s; Precisione temporale ±1 s
Indice di protezione: IP67
Tipo di encoder: BiSS-C
Carico ammissibile: 200 kg
Inerzia ammissibile del pezzo: 3 kg·m²
Momento ammissibile: 1000 Nm

Applicazioni
Integrazione in rettificatrici per utensili, indicizzazione servo per sistemi di bloccaggio e impiego in celle di lavorazione compatte che richiedono elevata coppia e feedback encoder preciso.

Caratteristiche / Specificazioni tecniche

• Modello: DZDV-320-200-41-300-A26
• Tavola rotante a basso profilo con ampia superficie di montaggio
• Coppia nominale / max: 300 Nm / 600 Nm
• Carico ammissibile: 200 kg; inerzia ammissibile: 3 kg·m²
• Velocità: 200 rpm (nominale e max)
• Feedback encoder: BiSS-C per posizionamento ad alta precisione
• Opzione serraggio pneumatico: 235 Nm a 0,5–0,6 MPa
• Grado di protezione: IP67
• Elettrico: 220 V; corrente nominale 18 A, max 36 A
• Adatta per dispositivi di affilatura e celle di automazione
