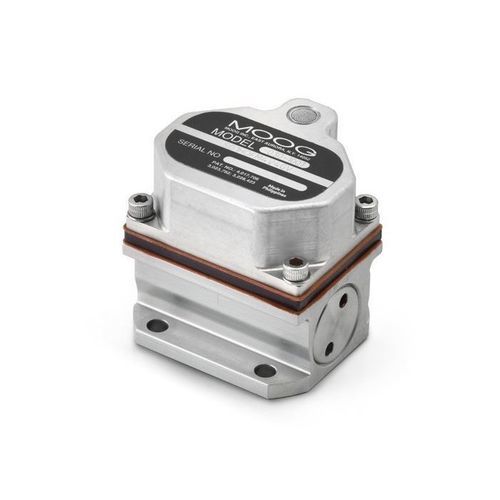

Distributore idraulico a cassetto 30

a comando elettricoa comando assistitopilota

Descrizione del prodotto
La Serie 30 di Moog è una valvola servo di controllo portata a due stadi con doppio ugello e retroazione meccanica, dotata di corpo in acciaio inox e motore di coppia integrato in un compartimento sigillato. Il design ugello‑palette garantisce alta reattività, stabilità e precisione in un ingombro compatto.
La Serie 30 è progettata per un funzionamento affidabile e duraturo anche in ambienti potenzialmente estremi; temperature di esercizio supportate da -40 °F (-40 °C) a 400 °F (204,4 °C).

Caratteristiche

• Controllo portata a 2 stadi con retroazione meccanica
• Stadio pilota a doppio ugello a bassa attrito per alta risoluzione e bassa isteresi
• Costruzione robusta per condizioni estreme (urti, vibrazioni o pressioni elevate)
• Pacchetto ultracompatto e leggero
• Elevata velocità di risposta per migliore controllabilità
• Corpo in acciaio inox e motore di coppia integrato in compartimento sigillato

Specifiche
Dati idraulici
Portata nominale*: 0,95 a 6,9 l/min
Configurazioni standard: 0,95, 1,9, 2,8, 3,8, 5,7, 6,9 l/min
Pressione massima di esercizio: 310 bar

Dati di prestazione
Risposta al gradino 100%**: 2,5 ms
Risposta in frequenza***: 200 Hz

Dati elettrici
Segnale nominale****: 10 a 40 mA
Configurazioni standard: 10, 20, 40 mA

Dati fisici
Dimensione (schema di montaggio): Taglia 01 (ISO 10372-01-01-0-92)
Peso: 185 g
Opzioni aggiuntive: cappuccio motore ventilato; polarità inversa

Note
* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi system pressure
*** at 90° phase lag
**** Single coil

Caratteristiche / Specifiche

• Tipo: Valvola servo a due stadi ugello‑palette con retroazione meccanica
• Campo di portata: 0,95–6,9 l/min (configurazioni standard: 0,95, 1,9, 2,8, 3,8, 5,7, 6,9 l/min)
• Pressione massima di esercizio: 310 bar
• Risposta al 100% del gradino: 2,5 ms (a 3,000 psi di pressione sistema)
• Risposta in frequenza: 200 Hz (a 90° di sfasamento)
• Segnale d'ingresso elettrico: 10–40 mA (standard: 10, 20, 40 mA)
• Taglia: Taglia 01 (ISO 10372-01-01-0-92)
• Peso: 185 g
• Corpo/azionamento: Corpo in acciaio inox, motore di coppia integrato, compartimento sigillato
• Intervallo di temperatura di esercizio: ca. -40 °C a 204,4 °C
• Opzioni: cappuccio motore ventilato; polarità inversa
