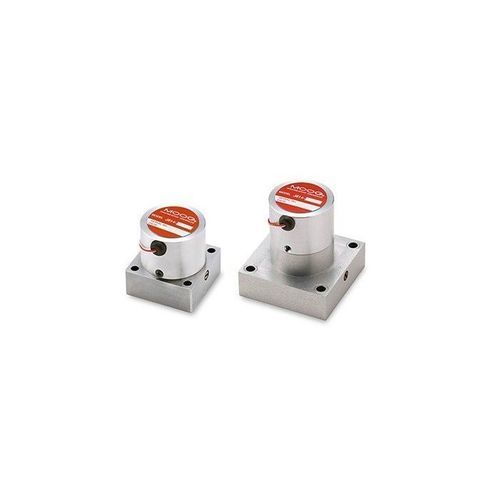

Distributore pneumatico a cassetto J814

ad azionamento pneumaticoa comando pneumaticopneumatico

Panoramica del prodotto
Le valvole servo pneumatiche della serie J814 sono valvole servo pneumatiche a 3 e 4 vie, reattive e precise, progettate per il controllo di pressione/potenza, il controllo delle vibrazioni e il controllo della posizione nei sistemi pneumatici. Le versioni a 3 vie possono essere utilizzate anche in applicazioni con vuoto.

Le valvole a 3 vie sono monostadio e disponibili in versioni standard e ad alto flusso. Il tipo standard ha una portata nominale di 1 ～ 50 NL/min con una perdita di carico della valvola di 0,5 MPa; la versione ad alto flusso raggiunge fino a 200 NL/min. Una coppia di ugelli e un bilanciere sono azionati da un motore di coppia con giochi d'aria, offrendo un design semplice e durevole per affidabilità a lungo termine.

Le valvole a 4 vie hanno un orifizio a monte di ciascun ugello, fornendo due porte di controllo. Queste valvole monostadio hanno una portata nominale di 1 ～ 14 NL/min con una perdita di carico della valvola di 0,5 MPa.

Caratteristiche

• Progettazione monostadio ugello–bilanciere con motore di coppia
• Alta risoluzione e bassa isteresi
• Compatte e leggere
• Basso consumo energetico
• Risposta rapida per migliorare le prestazioni di controllo
• Design durevole e a lunga durata senza superfici di scorrimento

Specifiche
Voce — J814 (tipo 3 vie) — J814 (tipo 4 vie)
Portata nominale (@ perdita di pressione valvola 500 kPa) — 1 ～ 50 NL/min — 1 ～ 14 NL/min
Pressione nominale — 1.000 kPa — 1.000 kPa
Intervallo di pressione controllata — 0 ～ 1.000 kPa — 0 ～ 1.000 kPa
Resistenza pressione lato alimentazione — 1.500 kPa — 1.500 kPa
Resistenza pressione lato ritorno — 1.500 kPa — 1.500 kPa
Corrente nominale — 0 ～ 100 mA — ±100 mA
Isteresi — ≦3,0 % — ≦3,0 %
Intervallo di temperatura di esercizio — −10 - 60 ℃ — −10 - 60 ℃
Tipi di fluido — Aria compressa — Aria compressa
Massa — Circa 400 g — Circa 400 g

Sono disponibili valvole ad alto flusso con portata nominale fino a 200 NL/min.
