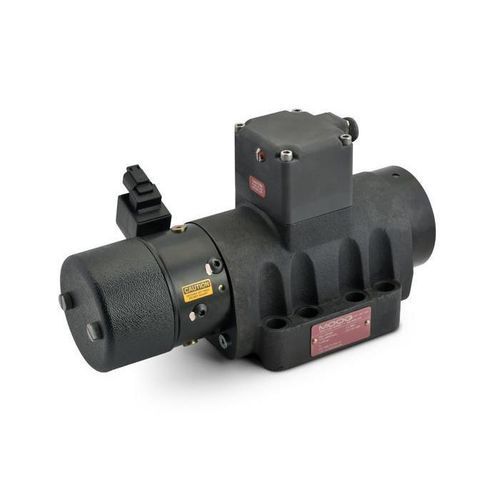

Distributore idraulico a cassetto 728

a comando elettricoa comando assistitopilota

Descrizione del prodotto
Le valvole della serie 728 di Moog sono servovalvole a due stadi ad alto flusso destinate ad applicazioni di simulazione del movimento che richiedono portate elevate. Queste valvole sono normalmente configurate in base ai requisiti specifici dell'applicazione.

Caratteristiche

• Controllo del flusso a 2 stadi con feedback meccanico
• Stadio pilota a ugello‑alette per elevata dinamica, alta risoluzione e bassa isteresi
• Il nucleo per simulatore riduce al minimo le variazioni di pressione e gli urti nella posizione di flusso zero
• Alte forze di pilotaggio della bobina e design robusto per una lunga durata
• Distribuzione di scarico/culatta terminale integrata opzionale per portare l'attuatore in posizione di riposo in caso di segnale di guasto
• Rapporti di flusso asimmetrici opzionali, adattati ai requisiti del cilindro di azionamento

Specifiche
Dati idraulici
Portata nominale*: 225 a 300 l/min
Configurazioni standard: 225, 300 l/min
Pressione massima di esercizio: 210 bar

Dati prestazionali
Risposta a gradino 100%**: 60 ms
Risposta in frequenza***: 35 a 45 Hz

Dati elettrici
Segnale nominale****: 20 a 60 mA
Configurazioni standard: 20, 40, 60 mA

Dati fisici
Dimensione (schema di montaggio): Moog standard
Peso: 20,4 kg
Altre opzioni: opzioni di portata, pressione e altre disponibili

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Risorse (estratto)
Catalogo prodotto e documentazione tecnica disponibili in formato PDF.
