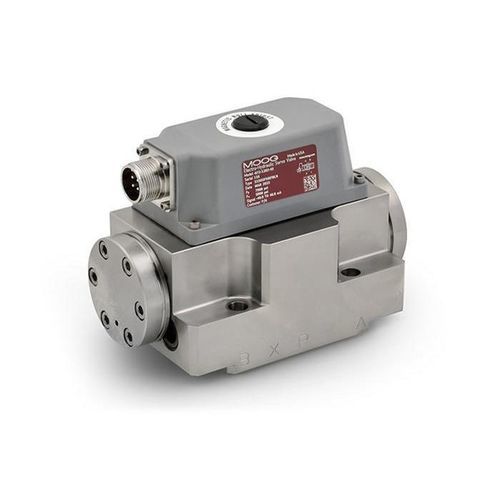

Distributore idraulico a cassetto 72
a valvolaa comando elettricoa comando assistito

Distributore idraulico a cassetto - 72 - Moog GmbH - Niederlassung Memmingen - a valvola / a comando elettrico / a comando assistito
Distributore idraulico a cassetto - 72 - Moog GmbH - Niederlassung Memmingen - a valvola / a comando elettrico / a comando assistito
Distributore idraulico a cassetto - 72 - Moog GmbH - Niederlassung Memmingen - a valvola / a comando elettrico / a comando assistito - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
a cassetto, a valvola
Tipo di controllo
a comando elettrico, elettroidraulico, a comando assistito, pilota
Porte/posizioni
a 4 vie, a 3 vie
Altre caratteristiche
in alluminio, in acciaio, per alta portata, per alte temperature
Pressione

210 bar, 350 bar, 490 bar
(3.045,79 psi, 5.076,32 psi, 7.106,85 psi)

Portata

95 l/min, 150 l/min, 225 l/min
(25,1 us gal/min, 39,6 us gal/min, 59,4 us gal/min)

Descrizione

Panoramica del prodotto
Le servovalvole di controllo portata della Serie 72 sono valvole a strozzamento per applicazioni a 3 e preferibilmente 4 vie. Hanno un design a due stadi che copre un intervallo di portata nominale da 95 a 225 l/min (25 a 60 gpm) a ∆p 35 bar (500 psi) per sede del distributore. Lo stadio di uscita è un distributore a 4 vie chiuso. Lo stadio pilota è una doppia ugello simmetrico e a palette azionato da un motore di coppia a secco con doppio gap d'aria. Il feedback meccanico della posizione del distributore è fornito da una molla a sbalzo.

Caratteristiche
  • Servovalvola di controllo portata a 2 stadi con feedback meccanico (MFB)
  • Stadio pilota a doppio ugello a bassa frizione per alta dinamicità, alta risoluzione e bassa isteresi
  • Elevate forze di azionamento delle bobine e struttura robusta per lunga durata
  • Motore di coppia a secco
  • Quinta connessione opzionale per alimentazione pilota separata
  • Modelli disponibili con o senza filtro
  • Filtro del primo stadio sostituibile in campo per una manutenzione semplificata


Specifiche
Dati idraulici e prestazionali dettagliati di seguito.
  • Portata nominale*: 95 a 225 l/min
  • Configurazioni standard di portata: 95, 150, 225 l/min
  • Pressione massima di esercizio: 210, 350 o 490 bar
  • Risposta a step 100%**: 11 a 33 ms
  • Risposta in frequenza***: 80 a 85 Hz
  • Segnale elettrico nominale****: 8 a 200 mA (configurazioni standard: 8, 15, 40 mA)
  • Dimensione (schema di montaggio): Taglia 6 (ISO 10372-06-05-0-92)
  • Peso: corpo in acciaio 7,26 kg; corpo in alluminio 3,52 kg
  • Design: 2 stadi, distributore 4 vie chiuso; stadio pilota doppio ugello e palette simmetriche; motore di coppia a secco; feedback meccanico tramite molla a sbalzo
  • Opzioni: intrinsecamente sicuro, alta pre-carica nulla, regolazione magnetica del punto zero, polarità invertita, bobine ad alta temperatura, doppio guadagno


Note aggiuntive
* @ Δp 35 bar (500 psi)/sede del distributore
** Risposta a 3.000 psi di pressione di sistema
*** a 90° di sfasamento
**** Bobina singola
