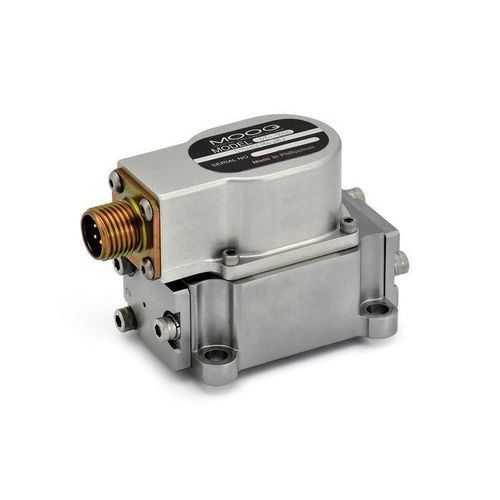

Distributore idraulico a cassetto 31

a valvolaa comando assistitoelettroidraulico

Descrizione del prodotto
La Serie 31 di Moog è una servovalvola a due stadi a regolazione di portata, con stadio pilota a doppio ugello e retroazione meccanica, corpo in acciaio inox e motore di coppia integrato alloggiato in un compartimento sigillato. Il progetto a ugello-clapet offre elevata reattività, stabilità e precisione in un ingombro compatto, adatto ad applicazioni che richiedono controllo dinamico rapido e regolazione precisa. Rispetto alla Serie 30 a portata superiore, la Serie 31 presenta una densità di potenza di quasi 0,75 HP per oz. equivalente (9,3 HP totali). Sono disponibili molte opzioni, incluse calotte motore ventilate o non ventilate, versioni pigtail per un'installazione semplificata, opzioni per fascette e connettori speciali.

Caratteristiche

• Servovalvola a due stadi a regolazione di portata con doppio ugello e retroazione meccanica
• Stadio pilota a doppio ugello a bassa attrito per alta risoluzione e bassa isteresi
• Progettata per ambienti gravosi con urti, vibrazioni e alte pressioni
• Pacchetto ultracompatto e leggero
• Risposta rapida per migliore controllabilità
• Corpo in acciaio inox e motore di coppia integrato in un compartimento sigillato

Specifiche
Dati idraulici
Portata nominale*: 3,8 – 15,0 l/min
Configurazioni standard: 3,8, 9,4, 15,0 l/min
Pressione massima di esercizio: 275 bar

Dati prestazionali
Risposta a gradino 100%**: 2,5 ms
Risposta in frequenza***: 200 Hz

Dati elettrici
Segnale di comando nominale****: 10 – 40 mA
Configurazioni standard: 10, 20, 40 mA

Dati fisici
Taglia (schema di montaggio): Size 2 (ISO 10372-02-02-0-92)
Peso: 370 g

Opzioni: calotta motore ventilata, polarità invertita, versioni pigtail, connettori speciali, opzioni per fascette

* @ Δp 70 bar (1,000 psi)
** Response at 3,000 psi system pressure
*** at 90° phase lag
**** Single coil
