Distributore idraulico a cassetto E024

a comando elettricoazionato tramite solenoideelettroidraulico

Panoramica

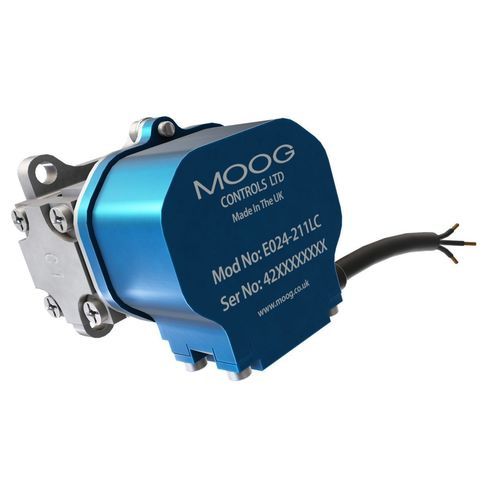

La 24 Series di Moog è la servovalvola nozzle‑flapper più piccola e leggera della sua categoria, progettata per applicazioni ad alte prestazioni in cui peso, ingombro e rapidità di risposta sono critici. Viene impiegata in motorsport e in sistemi aerospaziali per controlli idraulici rapidi e ripetibili. Supporta urti fino a 50 g e temperature operative fino a 135 °C.

Caratteristiche

• Design ultra‑leggero — peso: 95 g (3,35 oz).
• Ingombro ridotto — significativamente più piccola delle varianti della serie Moog E030, facilitando l’integrazione in spazi limitati.
• Prestazioni di flusso elevate — fino a 7,5 l/min (1,98 USg/min) per attuazioni reattive.
• Affidabilità convalidata in aerospazio — sviluppata dalla tecnologia servovalvola E030 di Moog utilizzata nei comandi di volo.
• Controllo rapido e preciso — risposta rapida e alta ripetibilità per controllo di posizione, pressione e forza.
• Basso segnale d’ingresso — segnale nominale 10 mA per un’integrazione efficiente (compatibilità ECU F1 in ambito motorsport).

Specifiche
Dati idraulici
Portata nominale*: 0,3 a 7,5 l/min (0,1 a 2,0 USg/min)
Configurazioni standard: 0,3, 0,4, 1,0, 1,5, 2,0, 3,8, 5,0, 7,5 l/min (0,1, 0,3, 0,4, 0,5, 1,0, 1,3, 2,0 USg/min)
Pressione massima di esercizio: 280 bar (4.061 psi)

Dati di prestazione
Risposta al gradino 100%**: 1,8 ms
Risposta in frequenza***: fino a 400 Hz (a 90° di sfasamento)

Dati elettrici
Segnale nominale****: 10 mA (configurazioni standard)

Dati fisici
Dimensioni (schema di montaggio): schema di montaggio standard Moog
Peso: 95 g (3,35 oz)
Opzioni aggiuntive: High Efficiency, Vented Motor Cap, Logic

* @ ∆p 70 bar (1.000 psi) ** Risposta a 3.000 psi di pressione di sistema *** a 90° di sfasamento **** Bobine in parallelo

Specifiche tecniche

• Serie / Modello: 24 Series (E024)
• Intervallo di portata nominale: 0,3–7,5 l/min (0,1–2,0 USg/min)
• Opzioni di portata standard: 0,3, 0,4, 1,0, 1,5, 2,0, 3,8, 5,0, 7,5 l/min
• Pressione massima di esercizio: 280 bar (4.061 psi)
• Risposta 100% al gradino: 1,8 ms (misurata alle condizioni specificate)
• Risposta in frequenza: fino a 400 Hz (a 90° di sfasamento)
• Segnale elettrico nominale: 10 mA (bobine in parallelo)
• Dimensioni / montaggio: schema di montaggio standard Moog
• Peso: 95 g (3,35 oz)
• Capacità ambientali: resistenza agli urti fino a 50 g; temperatura operativa fino a 135 °C
• Opzioni disponibili: High Efficiency, Vented Motor Cap, Logic
