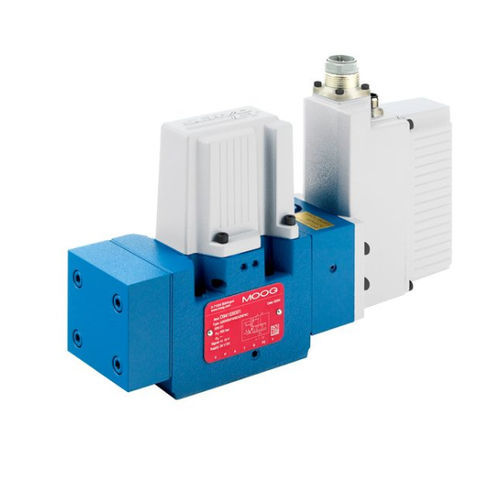

Distributore idraulico a cassetto D94x

a comando idraulicoa comando assistitoproporzionale

Descrizione
Le valvole proporzionali della serie D94x di Moog sono valvole a pilotaggio idraulico con elettronica di controllo integrata, trasduttore di pressione interno e interfaccia fieldbus opzionale. Forniscono controllo di pressione e portata (p/Q) e possono essere configurate per funzioni di asse (posizione, velocità, forza). Disponibili in versioni a due e tre stadi e nelle dimensioni di montaggio ISO 4401 05, 07, 08, 08+ e 10, sono adatte a linee di produzione industriali, banchi di prova e sistemi di misura.

Panoramica

• Corpo valvola ottimizzato per elevati portate nominali
• Elettronica digitale integrata con sensore di pressione interno per controllo flessibile
• Elettrovalvole pilota ServoJet robuste
• Eccellente comportamento dinamico grazie a stadi di pre-pilotaggio migliorati
• Varie opzioni fail-safe per adattamento all'applicazione

Specifiche (sintesi)
Tipi: D941, D942, D943, D944, D945
Funzioni: Portata, Pressione, Portata & Pressione (p/Q), Asse (Posizione, Velocità, Forza)
Flangia di montaggio: ISO 4401 — misure 05 (NG10), 07 (NG16), 08 (NG25), 08+ (NG25+), 10 (NG32)
Portata nominale (ΔpN = 5 bar): 30–1500 l/min a seconda del modello
Portata max.: fino a 3600 l/min a seconda del modello
Pressione massima di esercizio (porte P, A, B): fino a 350 bar (porta T con Y esterno fino a 350 bar)
Tempo di risposta (0–100%): tip. 10–44 ms a seconda del modello
Alimentazione elettrica: 24 V DC (18–32 V DC)
Opzioni segnale di comando: +/-10 V, +/-10 mA, 4–20 mA
Interfacce elettriche: 6+PE, 11+PE
Opzioni: Interfaccia fieldbus; ingressi analogici aggiuntivi per sensori
Trasduttori integrati: disponibili su porta A o porte A, B & P

Caratteristiche / Specifiche tecniche

• Tipo di prodotto: Valvole servo/proporzionali a pilotaggio idraulico con elettronica di controllo integrata
• Nome della serie: D94x series
• Configurazioni: due e tre stadi
• Flange di montaggio: ISO 4401 (misure 05, 07, 08, 08+, 10)
• Portata nominale (a ΔpN 5 bar): 30–1500 l/min (dipende dal modello)
• Portata max.: fino a 3600 l/min (dipende dal modello)
• Pressione max. di esercizio: porte P, A, B fino a 350 bar (porta T con Y esterno fino a 350 bar)
• Tempo di risposta: tipicamente 10–44 ms (dipende dal modello)
• Tensione di alimentazione: 24 V DC (campo operativo 18–32 V DC)
• Opzioni di segnale: +/-10 V, +/-10 mA, 4–20 mA
• Connettori elettrici: 6+PE, 11+PE
• Interfacce fieldbus opzionali e ingressi analogici aggiuntivi per sensori
• Trasduttori integrati: disponibili per la porta A o per le porte A, B & P
