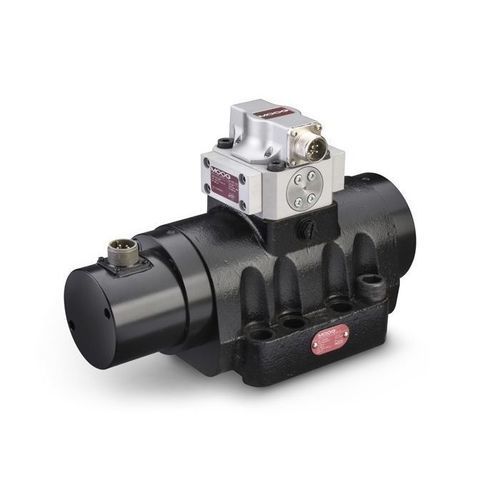

Distributore idraulico a cassetto 79-200

pilotaelettroidraulicoa 3 vie

Descrizione del prodotto
Le valvole servocomando di regolazione portata della serie 79 di Moog sono valvole a spola per applicazioni a 3 e preferibilmente 4 vie. Queste valvole servocomando a tre stadi sono progettate per applicazioni che richiedono elevati portate e potenza. Sono adatte a sistemi elettroidraulici di controllo posizione, velocità, pressione o forza con elevate esigenze dinamiche.

Caratteristiche

• Valvole servocomando a tre stadi per applicazioni che richiedono alte portate e potenza
• Alte forze di pilotaggio della bobina e design robusto per una lunga durata
• Retroazione elettrica sullo spillo principale per bassa isteresi ed eccellente linearità
• Connessioni di alimentazione e ritorno pilota esterne opzionali

Specifiche
Dati idraulici
Portata nominale*: 400 a 1000 l/min
Configurazioni standard: 400, 800, 1000 l/min
Pressione massima di esercizio: 210, 310 o 350 bar

Dati di prestazione
Risposta a gradino 100%**: 6 a 15 ms
Risposta in frequenza***: 55 a 110 Hz

Dati elettrici
Segnale nominale****: 8 a 50 mA
Configurazioni standard: 15, 40 mA

Dati fisici
Dimensione (schema di montaggio): Moog Standard
Peso: 16,1 kg
Opzioni aggiuntive: Disponibili opzioni aggiuntive di portata, pressione e altre configurazioni

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Risorse - documentazione e disegno di installazione

• Catalogo: 79 Series Servo Valves
• Manuale: 79-200 Series Servo Valves
• Disegno di installazione: 79-200 Series Servo Valve
• Panoramica della linea prodotto: Servoválvulas con feedback meccanico (Overview)
• Scheda tecnica: Three Keys to Specifying Long‑Lived Servo Valves (Overview)
• Whitepaper: Designing Long‑Lived Servo Valves

Caratteristiche / specifiche tecniche

• Tipo: Valvole servocomando di regolazione portata a tre stadi
• Portata nominale: 400–1000 l/min
• Portate standard: 400, 800, 1000 l/min
• Pressione massima di esercizio: 210 / 310 / 350 bar
• Risposta a gradino 100%: 6–15 ms
• Risposta in frequenza: 55–110 Hz
• Segnale elettrico nominale: 8–50 mA (standard 15 o 40 mA)
• Peso: 16,1 kg
