Distributore idraulico a cassetto 771
a valvolaa comando elettricoa comando assistito

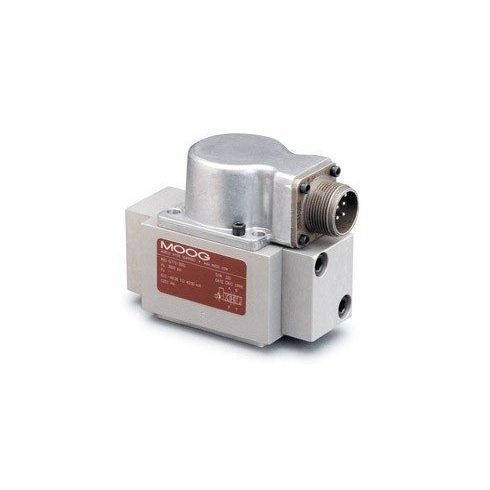

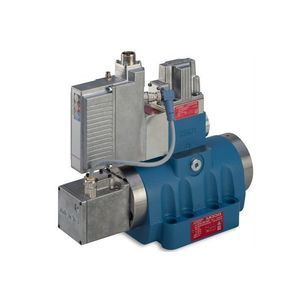

Distributore idraulico a cassetto - 771 - Moog GmbH - Niederlassung Memmingen - a valvola / a comando elettrico / a comando assistito
Distributore idraulico a cassetto - 771 - Moog GmbH - Niederlassung Memmingen - a valvola / a comando elettrico / a comando assistito
Distributore idraulico a cassetto - 771 - Moog GmbH - Niederlassung Memmingen - a valvola / a comando elettrico / a comando assistito - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
a cassetto, a valvola
Tipo di controllo
a comando elettrico, elettroidraulico, a comando assistito
Porte/posizioni
a 4 vie, a 3 vie
Altre caratteristiche
compatto, monobobina
Pressione

210 bar, 350 bar
(3.045,79 psi, 5.076,32 psi)

Portata

4 l/min, 10 l/min, 19 l/min, 38 l/min, 57 l/min
(1,1 us gal/min, 2,6 us gal/min, 5 us gal/min, 10 us gal/min, 15,1 us gal/min)

Descrizione

Descrizione del prodotto
Le valvole servo di regolazione del flusso delle serie 771, 772 e 773 sono valvole a strozzamento per applicazioni a 3 vie e preferibilmente a 4 vie. Hanno un progetto a due stadi ad alte prestazioni che copre un campo di portata nominale da 1.9 a 57 l/min (1 a 15 gpm) a 210 bar (3000 psi) di perdita di pressione sulla valvola per stantuffo di controllo. Queste valvole sono progettate per sistemi elettroidraulici di controllo di posizione, velocità, pressione o forza che richiedono elevata risposta dinamica. Le valvole 77X sono particolarmente adatte quando è richiesta una dinamica superiore.

Caratteristiche
  • Valvola servo a due stadi con retroazione meccanica (MFB)
  • Tecnologia dello stadio pilota a doppio ugello a bassa attrito per elevata dinamica, alta risoluzione e bassa isteresi
  • Elevate forze di azionamento della bobina e costruzione robusta per lunga durata
  • Dimensioni compatte
  • Versione intrinsecamente sicura disponibile per applicazioni che richiedono certificazione per aree pericolose

Specifiche (tabella)
Specifiche
Dati idraulici
Portata nominale*: 1.9 a 57 l/min
Configurazioni standard: 4, 10, 19, 38, 57 l/min
Pressione massima di esercizio: 210 o 350 bar
Dati di prestazione
Risposta al 100% in step**: 4 a 17 ms
Risposta in frequenza***: 115 a 215 Hz
Dati elettrici
Segnale nominale****: 8 a 200 mA
Configurazioni standard: 8, 15, 20, 40, 200 mA
Dati fisici
Taglia (schema di montaggio): (G)771: Size 02 (ISO 10372-02-02-0-92); (G)772: Size 03 (ISO 10372-03-03-0-92); (G)773: Moog Standard
Peso: 0,86 kg
Altre opzioni: Intrinsecamente sicura, regolazione magnetica dello zero, cappuccio motore ventilato, polarità inversa

* @ ∆p 70 bar (1,000 psi)
** Risposta a 3,000 psi di pressione di sistema
*** a 90° di sfasamento
**** Bobina singola

Risorse / documenti (estratto)
Disponibili più documenti prodotto e disegni di installazione (cataloghi, manuali, schede tecniche, disegni di installazione).

Cataloghi

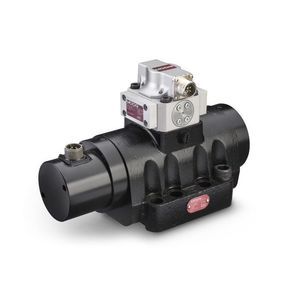

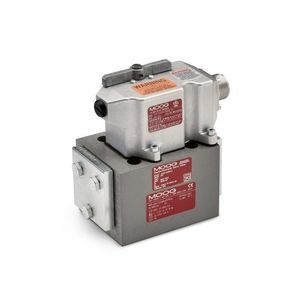

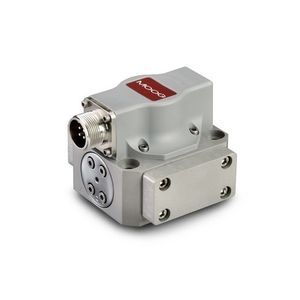

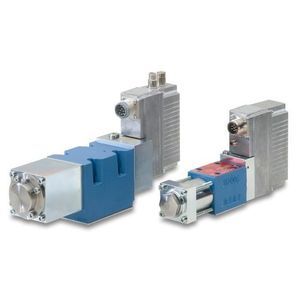

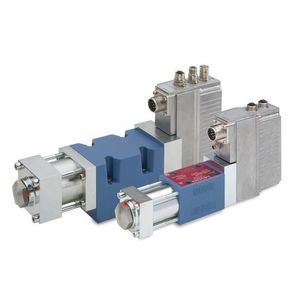

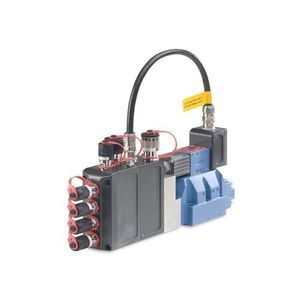

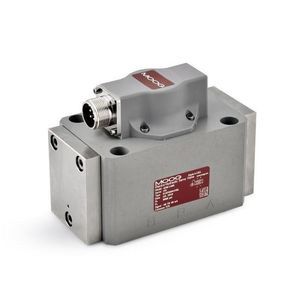

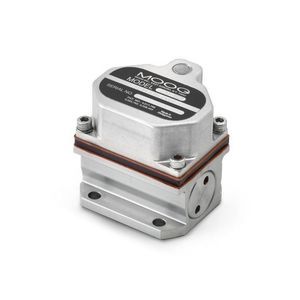

Altri prodotti Moog GmbH - Niederlassung Memmingen

---
