Distributore idraulico a cassetto 631
a comando elettricoa comando assistitoelettroidraulico

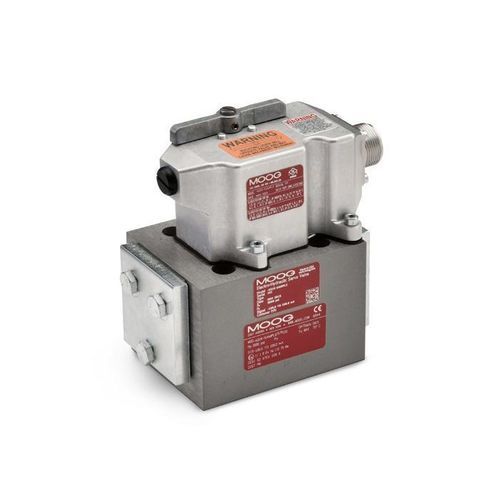

Distributore idraulico a cassetto - 631 - Moog GmbH - Niederlassung Memmingen - a comando elettrico / a comando assistito / elettroidraulico
Distributore idraulico a cassetto - 631 - Moog GmbH - Niederlassung Memmingen - a comando elettrico / a comando assistito / elettroidraulico
Distributore idraulico a cassetto - 631 - Moog GmbH - Niederlassung Memmingen - a comando elettrico / a comando assistito / elettroidraulico - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
a cassetto
Tipo di controllo
a comando elettrico, elettroidraulico, a comando assistito
Altre caratteristiche
compatto
Pressione

210 bar, 310 bar, 350 bar
(3.045,79 psi, 4.496,17 psi, 5.076,32 psi)

Portata

Min.: 3,8 l/min
(1 us gal/min)

Max.: 78 l/min
(20,6 us gal/min)

Descrizione

Panoramica del prodotto
La serie 631 di Moog comprende servovalvole di controllo portata consolidate, progettate per macchine che richiedono elevate prestazioni, stabilità e precisione. Le servovalvole a retroazione meccanica (MFB) presentano un'architettura a 2 stadi che copre portate nominali da 3,8 a 78 l/min, con configurazioni standard tipiche 5–75 l/min e perdite di carico specificate per orifizio di controllo.

Caratteristiche
  • Servovalvola di controllo portata a 2 stadi con retroazione meccanica (MFB)
  • Stadio pilota a doppia ugello a bassa attrito per alta risoluzione e bassa isteresi
  • Corpo compatto adatto a diverse installazioni macchina
  • 5° raccordo configurabile in loco per alimentazione pilota separata
  • Filtro a disco della prima fase sostituibile in campo per una manutenzione semplificata
  • Opzioni fail-safe integrate per ridurre il numero di componenti


Specifiche
Dati idraulici
Portata nominale*: 3,8 a 78 l/min
Configurazioni standard: 5, 10, 20, 40, 60, 75 l/min
Pressione massima di esercizio: 210, 310 o 350 bar

Dati di prestazione
Risposta all'impulso 100%**: 18 ms
Risposta in frequenza***: 75 Hz

Dati elettrici
Segnale nominale****: 30 a 150 mA
Configurazioni standard: 30, 100 mA

Dati fisici
Dimensione (schema di montaggio): Dimensione 05 (ISO 4401-05-05-0-94)
Peso: 2,2 kg

Ulteriori opzioni
Intrinsecamente sicuro, cappuccio motore ventilato, override manuale, polarità inversa

Note
* @ ∆p 70 bar (1,000 psi); ** Risposta a 3,000 psi di pressione di sistema; *** a 90° di sfasamento; **** Bobina singola

Caratteristiche tecniche
  • Serie: 631
  • Intervallo di portata nominale: 3,8 a 78 l/min (configurazioni standard: 5–75 l/min)
  • Pressione massima di esercizio: 210 / 310 / 350 bar
  • Risposta all'impulso 100%: 18 ms
  • Risposta in frequenza: 75 Hz
  • Segnale elettrico nominale: 30–150 mA (standard: 30, 100 mA)
  • Dimensione di montaggio: ISO 4401-05-05-0-94 (Dimensione 05)
  • Peso: circa 2,2 kg
  • Opzioni: intrinsecamente sicuro, cappuccio motore ventilato, override manuale, polarità inversa
