Distributore idraulico a cassetto D661
a comando idraulicoa comando assistitoelettroidraulico

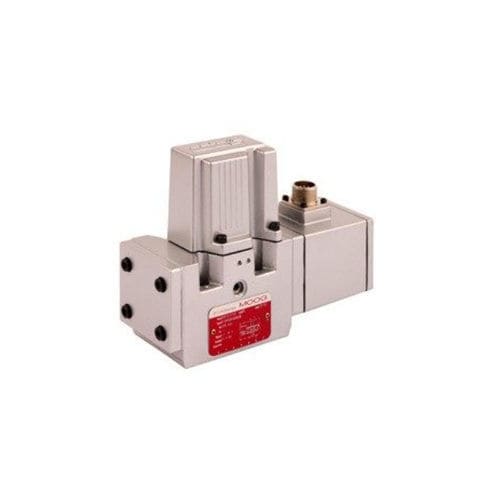

Distributore idraulico a cassetto - D661 - Moog GmbH - Niederlassung Memmingen - a comando idraulico / a comando assistito / elettroidraulico
Distributore idraulico a cassetto - D661 - Moog GmbH - Niederlassung Memmingen - a comando idraulico / a comando assistito / elettroidraulico
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
a cassetto
Tipo di controllo
elettroidraulico, a comando assistito, a comando idraulico
Altre caratteristiche
proporzionale, per alta portata
Pressione

210 bar, 350 bar
(3.045,79 psi, 5.076,32 psi)

Portata

Min.: 20 l/min
(5,3 us gal/min)

Max.: 250 l/min
(66 us gal/min)

Descrizione

Panoramica del prodotto
Le valvole Moog della serie D661 sono valvole servo pilotate idraulicamente con elettronica integrata e interfaccia analogica. Le D661 utilizzano otturatori che scorrono in una camicia e sono pilotate idraulicamente. Questo progetto garantisce maggiore precisione e ottime caratteristiche statiche e dinamiche. Le valvole sono progettate per applicazioni esigenti e offrono elevate prestazioni dinamiche.

Caratteristiche
  • Valvola a 2 stadi con pilota ServoJet® robusto
  • Corpo valvola ottimizzato per elevato flusso nominale
  • Progettazione migliorata del pilota ServoJet® per eccellente risposta dinamica
  • Varie opzioni fail-safe disponibili per l'adattamento all'applicazione


Specifiche
Specifiche — D661
Funzione — Controllo del flusso
Dimensione di montaggio — ISO 4401 Size 05 (NG10)
Dati idraulici — Portata nominale a ΔpN (Δ35 bar per bordo): 20 a 200 l/min
Dati idraulici — Portata max: 250 l/min
Dati idraulici — Pressione massima di esercizio Porte P, A, B: 350 bar
Dati idraulici — Pressione massima di esercizio Porta T con Y interno: 210 bar
Dati idraulici — Pressione massima di esercizio Porta T con Y esterno: 350 bar
Tempo di risposta 0–100% passo — 6,5 a 18 ms
Dati elettrici — Tensione di alimentazione: 24 VDC (18 a 32 VDC)
Dati elettrici — Opzioni di segnale nominale: ±10 V e ±10 mA
Dati elettrici — Interfaccia elettrica: 6+PE

Dati tecnici / Specifiche
  • Modello / Serie: D661
  • Tipo di valvola: 2 stadi, pilotata idraulicamente con pilota ServoJet®
  • Funzione: Controllo del flusso
  • Schema di montaggio: ISO 4401 Size 05 (NG10)
  • Portata nominale a ΔpN (Δ35 bar per bordo): 20–200 l/min
  • Portata max: 250 l/min
  • Pressione massima di esercizio (Porte P, A, B): 350 bar
  • Pressione massima di esercizio (Porta T con Y interno): 210 bar
  • Pressione massima di esercizio (Porta T con Y esterno): 350 bar
  • Tempo di risposta (0–100% passo): 6,5–18 ms
  • Tensione di alimentazione: 24 V DC (intervallo 18–32 V DC)
  • Opzioni di segnale nominale: ±10 V e ±10 mA
  • Interfaccia elettrica: 6+PE
