Distributore idraulico a cassetto D633

a comando elettricoa comando direttoproporzionale

Descrizione del prodotto

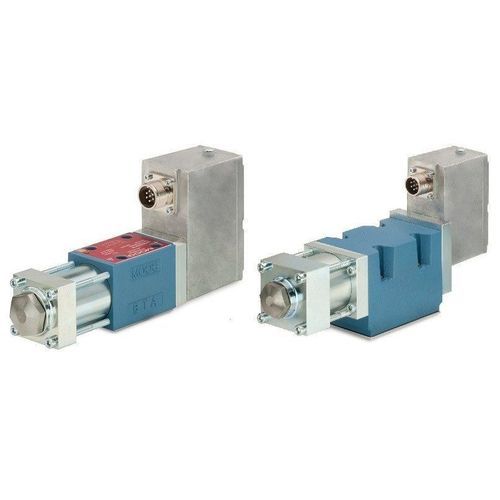

Le valvole Moog delle serie D633 e D634 sono servovalvole ad azionamento diretto con elettronica integrata e interfacce analogiche. Le servovalvole adottano un azionamento diretto tramite motore lineare a magnete permanente che sposta direttamente l'otturatore, eliminando la necessità di olio pilota. Sono disponibili nelle taglie nominali 03 (D633) e 05 (D634) secondo ISO 4401. Progettate per applicazioni industriali esigenti, le valvole offrono flessibilità funzionale, dinamica indipendente dalla pressione, elevata forza di comando e basso consumo di corrente.

Caratteristiche

• Azionamento diretto mediante motore lineare a magnete permanente: non è necessario olio pilota
• Motore a forza lineare con ampia gamma di forze (estende i limiti operativi): nessuna limitazione del flusso
• Progettazione ad azionamento diretto: prestazioni dinamiche indipendenti dalla pressione
• Basso assorbimento di corrente al punto nullo idraulico e nelle sue vicinanze
• L'otturatore è centrato da una molla in caso di perdita di alimentazione: l'attuatore rimane fermo

Specifiche (dati tabellari)
Colonne: D633 | D634
Funzione: Portata | Portata
Foro di montaggio: ISO 4401 taglia 03 (NG6) | ISO 4401 taglia 05 (NG10)
Dati idraulici:
Portata nominale a ∆pN 35 bar per bordo di comando: fino a 40 l/min | fino a 100 l/min
Portata max.: 75 l/min | 180 l/min
Pressione massima di esercizio: Porta P, A, B = 350 bar; Porta T senza Y = 50 bar; Porta T con Y = 350 bar
Risposta al gradino 0–100 %: 12 ms | 20 ms
Dati elettrici:
Tensione di alimentazione: 24 V DC (18–32 V DC)
Opzioni di segnale nominale: +/-10 V, +/-10 mA e 4–20 mA
Interfaccia elettrica: 6 + PE

Caratteristiche / Specifiche tecniche

• Azionamento diretto con motore lineare a magnete permanente
• Taglie nominali disponibili: ISO 4401 taglia 03 (NG6) per D633 e taglia 05 (NG10) per D634
• Portata nominale (∆pN 35 bar): D633 fino a 40 l/min, D634 fino a 100 l/min
• Portata max.: D633 75 l/min, D634 180 l/min
• Pressione massima di esercizio: P, A, B = 350 bar; T senza Y = 50 bar; T con Y = 350 bar
• Risposta al gradino 0–100 %: D633 = 12 ms, D634 = 20 ms
• Tensione di alimentazione: 24 V DC (campo 18–32 V DC)
• Opzioni di segnale nominale: +/-10 V, +/-10 mA, 4–20 mA
• Interfaccia elettrica: 6 + PE
