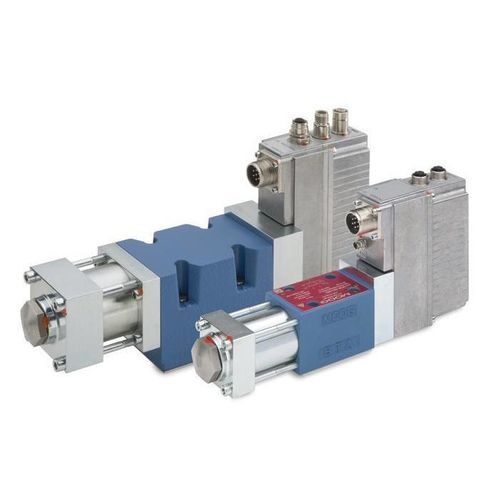

Distributore idraulico a cassetto D636

a comando elettricoa comando direttoproporzionale

Panoramica
Le servovalvole Moog D636 e D637 sono servovalvole ad azionamento diretto con elettronica di amplificazione e controllo integrata e interfaccia fieldbus opzionale. Utilizzano un motore lineare a magneti permanenti che muove direttamente il pistone, eliminando la necessità di olio di pilotaggio. Sono disponibili secondo ISO 4401 nelle taglie NG6 (D636) e NG10 (D637) e sono progettate per applicazioni industriali esigenti che richiedono dinamica indipendente dalla pressione, elevata forza di azionamento e basso assorbimento di corrente in prossimità del punto idraulico nullo.

Caratteristiche

• Azionamento diretto con motore lineare a magneti permanenti — nessun olio di pilotaggio richiesto
• Risposta dinamica indipendente dalla pressione
• Motore lineare ad alta forza — capacità di portata senza limitazioni
• Basso assorbimento di corrente al livello o vicino al punto idraulico nullo
• Pistone centrato da molla in caso di perdita di alimentazione — attuatore in posizione
• Elettronica di amplificazione e controllo integrata per elevata flessibilità funzionale

Specifiche
Funzioni: portata, pressione, portata & pressione (p/Q), portata compensata in pressione, controllo asse (posizione, velocità, forza)
Foro di montaggio: ISO 4401 taglia 03 (NG6) | ISO 4401 taglia 05 (NG10)

Dati idraulici
Portata nominale a ΔpN = 35 bar per sezione: D636 fino a 40 l/min | D637 fino a 100 l/min
Portata massima: D636 75 l/min | D637 180 l/min
Pressione massima di esercizio: porte P, A, B — 350 bar
Porta T senza Y — 50 bar
Porta T con Y — D636: 350 bar | D637: 210 bar
Risposta a gradino (0–100%): D636 8 ms | D637 14 ms

Dati elettrici
Tensione di alimentazione: 24 V DC (18–32 V DC)
Opzioni segnale nominale: ±10 V, ±10 mA, 4–20 mA
Interfacce elettriche: 6+PE, 11+PE

Opzioni

• Interfaccia fieldbus
• Ingressi analogici aggiuntivi per sensori

Caratteristiche tecniche

• Modello/Serie: D636 (NG6) e D637 (NG10)
• Funzioni: portata, pressione, p/Q, portata compensata in pressione, controllo asse (posizione, velocità, forza)
• Portata nominale a ΔpN=35 bar per sezione: D636 fino a 40 l/min, D637 fino a 100 l/min
• Portata max: D636 75 l/min, D637 180 l/min
• Pressione max: P/A/B 350 bar; Porta T senza Y 50 bar; Porta T con Y: D636 350 bar, D637 210 bar
• Risposta (0–100%): D636 8 ms, D637 14 ms
• Tensione di alimentazione: 24 V DC (18–32 V DC)
• Opzioni segnale: ±10 V, ±10 mA, 4–20 mA
• Interfacce elettriche: 6+PE e 11+PE
• Opzioni: interfaccia fieldbus, ingressi analogici aggiuntivi per sensori
