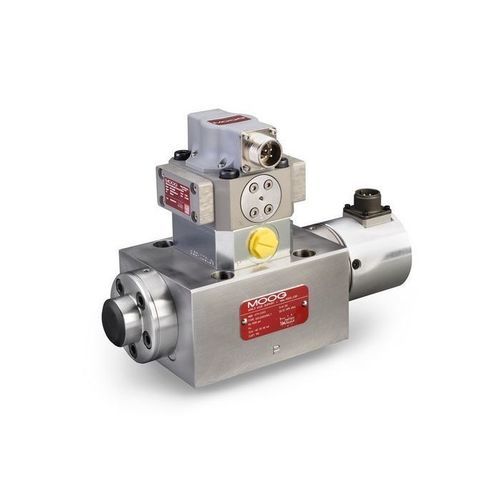

Distributore idraulico a cassetto 79-100

pilotaelettroidraulico

Descrizione del prodotto
Le valvole servo per il controllo della portata Moog serie 79 sono valvole di strozzamento per applicazioni a 3 vie e preferibilmente a 4 vie. Queste valvole servosterzo a 3 stadi sono progettate per applicazioni che richiedono portate elevate e alta potenza. Le valvole sono idonee a sistemi elettroidraulici di controllo posizione, velocità, pressione o forza con elevate esigenze dinamiche.

Caratteristiche

• Valvole servo a 3 stadi per applicazioni con elevate portate e potenza
• Elevate forze di pilotaggio della bobina e struttura robusta per lunga vita utile
• Retroazione elettrica sul pistone principale per bassa isteresi ed eccellente linearità
• Ingressi pilota esterni opzionali per alimentazione e ritorno

Specifiche
Dati idraulici
Portata nominale*: 115 a 225 l/min
Configurazioni standard: 115, 225 l/min
Pressione massima di esercizio: 210, 310 o 350 bar

Dati di prestazione
Risposta al gradino 100%**: 14 ms
Risposta in frequenza***: 55 Hz

Dati elettrici
Segnale nominale****: 20 a 50 mA
Configurazioni standard: 15, 40 mA

Dati fisici
Dimensione (schema di montaggio): Taglia 6 (ISO 10372-06-05-0-92)
Peso: 10,9 kg

Altre opzioni: Cablaggio interno parallelo, polarità invertita

Note
* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil
