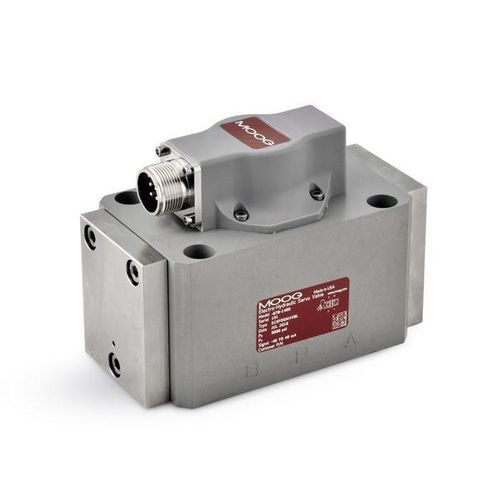

Distributore idraulico a cassetto 78

con comando meccanicoa comando elettricoazionato tramite solenoide

Panoramica
La serie 78 di Moog fa parte della famiglia Moog di servovalvole a retroazione meccanica (MFB). Si tratta di valvole di regolazione del flusso per applicazioni a 3 e 4 vie. La serie presenta un robusto progetto a due stadi che copre una gamma di portata nominale da 75 a 150 L/min (20–40 gpm) a 35 bar (500 psi) di perdita di carico per spola. Le opzioni includono versioni standard e ad alta risposta, tagli speciali di zero (spola), materiali di tenuta e connessioni.

Caratteristiche

• Valvola di controllo del flusso a 2 stadi con feedback meccanico (MFB)
• Stadio pilota a doppia ugello a bassa attrito per alta dinamica, alta risoluzione e bassa isteresi
• Costruzione robusta e durevole adatta a diverse macchine
• Varianti intrinsically safe (78K) o explosion-proof (78N) disponibili per ambienti potenzialmente pericolosi
• Filtro dello stadio pilota sostituibile in campo per una manutenzione semplificata

Specifiche
Dati idraulici
Portata nominale*: 75 a 150 L/min
Configurazioni standard: 75, 115, 150 L/min
Pressione massima di esercizio: 210 bar

Dati di prestazione
Risposta al gradino 100%**: 15 a 40 ms
Risposta in frequenza***: 45 a 70 Hz

Dati elettrici
Segnale nominale****: 8 a 200 mA
Configurazioni standard: 8, 15, 40, 100 mA

Dati fisici
Dimensioni (schema di montaggio): Moog standard
Peso: 2,9 kg

Altre opzioni: Intrinsically safe, explosion-proof, alto offset di zero, polarità inversa, regolazione magnetica del punto zero, cappuccio motore ventilato

* @ ∆p 70 bar (500 psi)/spool land
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Caratteristiche / Specifiche tecniche (Sintesi)

• Portata nominale: 75–150 L/min (20–40 gpm)
• Configurazioni di portata standard: 75, 115, 150 L/min
• Pressione massima di esercizio: 210 bar
• Risposta al gradino 100%: 15–40 ms
• Risposta in frequenza: 45–70 Hz
• Segnale nominale: 8–200 mA (standard: 8, 15, 40, 100 mA)
• Peso: 2,9 kg
• Varianti disponibili: 78K (intrinsically safe), 78N (explosion-proof)
