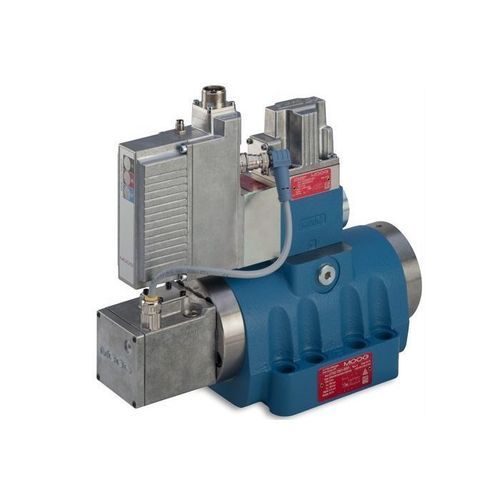

Distributore idraulico a cassetto D79x

a comando idraulicoa comando assistitocon bus di campo

Descrizione del prodotto
I servovalvole della serie D79x di Moog sono servovalvole pilotate idraulicamente, a tre stadi, con elettronica integrata e interfaccia analogica. Il progetto con pistone in boccola consente portate più elevate mantenendo prestazioni dinamiche molto elevate. La serie è disponibile in due dimensioni (D791, D792) e in diverse varianti funzionali (portata, pressione, p/Q, controllo asse per posizione, velocità, forza). Progettata per applicazioni industriali esigenti che richiedono risposta rapida e portate elevate.

Caratteristiche

• Progettazione a 3 stadi per elevata dinamica
• Retroazione di posizione elettrica (LVDT) — senza usura
• Elettronica integrata con protezione contro inversione di polarità
• Opzionale: alimentazione e ritorno pilota esterni tramite prese X e Y aggiuntive nel corpo valvola
• Bassa soglia e bassa isteresi; eccellente stabilità allo zero

Specifiche

• Serie: D79x (D791, D792)
• Progetto valvola: 3 stadi; pistone in boccola, pilotato idraulicamente
• Funzioni: portata (Q), pressione (p), p/Q, controllo asse (posizione, velocità, forza)
• Portata nominale a ΔpN = 35 bar per orifizio: D791 = 100–250 l/min; D792 = 400–1000 l/min
• Portata max: D791 = 250 l/min; D792 = 1100 l/min
• Pressione massima di esercizio: Porte P, A, B = 350 bar; Porta T con Y interno = 70 bar; Porta T con Y esterno = 350 bar
• Risposta a gradino 0–100%: D791 = 3–10 ms; D792 = 4–12 ms
• Alimentazione elettrica: 24 V DC (intervallo 18–32 V DC)
• Opzioni di segnale: ±10 V, ±10 mA, 4–20 mA
• Interfacce elettriche: 6+PE e 11+PE
• Opzioni: interfaccia fieldbus, ingressi analogici aggiuntivi per sensori
• Caratteristiche principali: retroazione di posizione LVDT (senza usura), elettronica integrata con protezione contro inversione di polarità, bassa isteresi ed eccellente stabilità allo zero

Risorse / documenti disponibili
Cataloghi e schede tecniche disponibili (vedere documenti).
