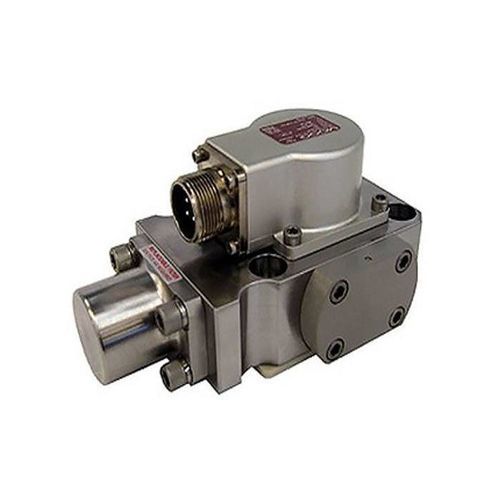

Distributore idraulico a cassetto 730

pilotaelettroidraulico

Panoramica del prodotto
La Serie 730 di Moog è una valvola servocomando a 2 stadi con retroazione meccanica (MFB) progettata per sistemi elettroidraulici di controllo posizione, velocità, pressione o forza che richiedono elevata risposta dinamica, stabilità e precisione. Lo stadio pilota a ugello‑piastra offre alta risoluzione e bassa isteresi, adatto al controllo in anello chiuso nelle applicazioni industriali.

Caratteristiche

• Controllo portata a 2 stadi con retroazione meccanica (MFB)
• Stadio pilota ugello‑piastra per alta dinamica, alta risoluzione e bassa isteresi
• Elevate forze della bobina e costruzione robusta per lunga durata
• Versione ad alta pressione disponibile per esercizio continuo fino a 8.000 psig
• Versione intrinsecamente sicura disponibile per certificazione in aree pericolose
• Connessioni opzionali X‑Port (alimentazione pilota esterna) e Y‑Port (ritorno)

Specifiche

• Dati idraulici — Portata nominale*: 4 a 66 l/min
• Configurazioni portata standard: 4, 10, 19, 38, 57 l/min
• Pressione massima di esercizio: 210, 275, 350 o 550 bar
• Performance — Risposta a gradino 100%**: 7 a 16 ms
• Risposta in frequenza***: 110 a 185 Hz
• Dati elettrici — Segnale nominale****: 8 a 100 mA
• Configurazioni elettriche standard: 15 mA, 40 mA
• Dati fisici — Dimensione di montaggio: Taglia 4 (ISO 10372-04-04-0-92)
• Peso: 1,0 kg
• Opzioni: Intrinsecamente sicura, bilanciamento magnetico, polarità inversa, X‑Port e Y‑Port opzionali

Note

• * @ ∆p 70 bar (1,000 psi)
• ** Risposta rilevata a 3,000 psi di pressione di sistema
• *** a 90° di sfasamento
• **** Bobina singola
