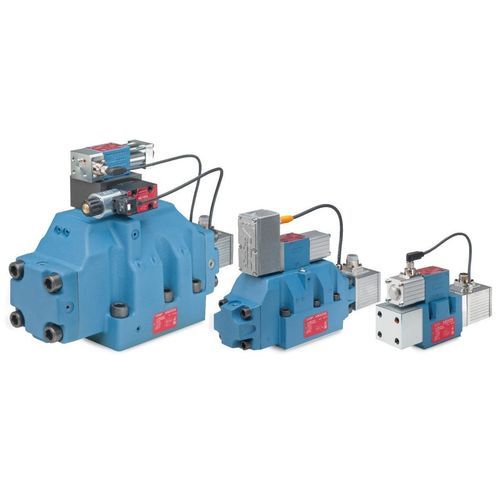

Distributore idraulico a cassetto D68x

pilotacompatto

Descrizione del prodotto
Le valvole Moog della serie D68x sono valvole proporzionali pilotate idraulicamente con elettronica integrata e interfaccia analogica. Le valvole proporzionali D68x presentano otturatori montati direttamente nel corpo valvola e pilotati idraulicamente, consentendo portate notevolmente superiori e varie opzioni failsafe. Questa serie utilizza un pilota compatto (miniDDV) caratterizzato da eccellente dinamica e alta efficienza. Le valvole sono disponibili in esecuzione a due stadi nelle dimensioni 05, 07, 08 e 10. Queste valvole proporzionali sono progettate per applicazioni industriali esigenti e offrono flessibilità funzionale e ottima dinamica.

Caratteristiche

• Corpo valvola ottimizzato per elevata portata nominale
• Alta efficienza energetica tramite varianti di pilotaggio a bassa perdita interna
• Richiesto basso intervallo di pressione minima di pilotaggio
• Elettronica di amplificazione e controllo integrata per elevata flessibilità funzionale
• Eccellente risposta dinamica grazie all'elevata frequenza propria dello stadio pilota
• Disponibilità di varie opzioni failsafe per una migliore adattabilità all'applicazione
• Opzionale: nuovo pilota con elettronica integrata e controllo posizione pilota

Specifiche
Modelli: D681 | D682 | D683 | D684 | D685
Funzione: Controllo portata
Flangia: ISO 4401 Taglia 05 (NG10) | ISO 4401 Taglia 07 (NG16) | ISO 4401 Taglia 08 (NG25) | ISO 4401 Taglia 08 (NG25+) | ISO 4401 Taglia 10 (NG32)
Dati idraulici - portata nominale a ΔpN 5 bar per orifizio di controllo: 30 a 80 l/min | 150 a 250 l/min | 350 l/min | 550 l/min | 1000 a 1500 l/min
Dati idraulici - portata max.: 180 l/min | 600 l/min | 1500 l/min | 1500 l/min | 3600 l/min
Pressione massima di esercizio: Porte P, A, B - 350 bar
Porta T con Y interna - 70 bar (alcune versioni 50 bar)
Porta T con Y esterna - 250 bar o 350 bar (a seconda della versione)
Risposta a gradino 0–100 %: 9–11 ms | 10–13 ms | 10–18 ms | 11–26 ms | 35–40 ms

Dati elettrici
Tensione di alimentazione: 24 V DC (18 a 32 V DC)
Opzioni di segnale nominale: ±10 V, ±10 mA e 4 a 20 mA
Interfacce elettriche: 6+PE, 11+PE

Caratteristiche / Specifiche tecniche

• Serie: D68x (modelli D681–D685)
• Configurazione: a due stadi
• Taglie disponibili: Taglia 05 (NG10), 07 (NG16), 08 (NG25), 08 (NG25+), 10 (NG32)
• Portate nominali (a ΔpN 5 bar): dipendenti dal modello 30–1500 l/min (intervalli tipici: 30–80; 150–250; 350; 550; 1000–1500 l/min)
• Portate massime: fino a 3600 l/min (dipende dal modello)
• Pressione max. Porte P/A/B: 350 bar
• Porta T: a seconda della configurazione Y 50 / 70 / 250 / 350 bar
• Risposta a gradino (0–100 %): dipendente dal modello 9–40 ms
• Tensione di alimentazione: 24 V DC (18–32 V DC)
• Ingressi segnale: ±10 V, ±10 mA, 4–20 mA
• Opzioni interfaccia elettrica: 6+PE o 11+PE
