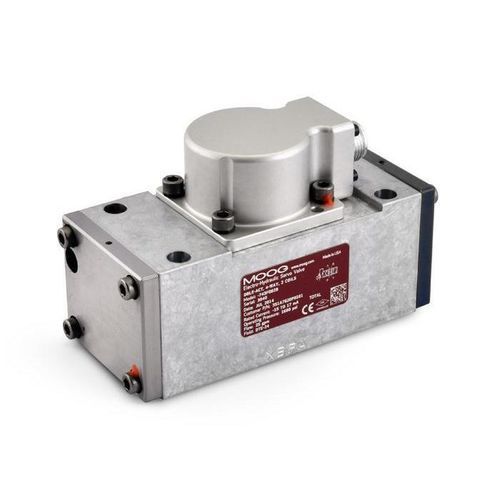

Distributore idraulico a cassetto 743

a valvolaa comando assistitoelettroidraulico

Descrizione
Le valvole delle serie 743 e 744 di Moog presentano un design semplice e robusto per un funzionamento affidabile e duraturo. Tra gli elementi distintivi del progetto figurano un filtro di primo stadio sostituibile in campo e una regolazione interna del punto zero che funge da protezione elettrica in caso di guasto. Le valvole sono approvate FM per luoghi non pericolosi e sono impiegate principalmente nelle turbine a vapore.

Caratteristiche

• Valvola a retroazione meccanica a 2 stadi per controllo del flusso
• Stadio pilota a ugello‑piastra per elevata risoluzione e bassa isteresi
• Elevate forze di azionamento della bobina e costruzione robusta per lunga durata
• Versione intrinsecamente sicura disponibile per applicazioni che richiedono certificazione per ambienti potenzialmente pericolosi
• Configurazione pilota opzionale a 3 bobine per protezione aggiuntiva contro guasti di bobina
• Filtro dello stadio pilota sostituibile in campo
• Metodi failsafe opzionali garantiscono un movimento prevedibile dell'attuatore in caso di perdita del segnale
• Progettata per soddisfare tutti i requisiti della specifica General Electric 351A7620

Specifiche
Specifiche
Dati idraulici
Portata nominale* | 743: 75 a 95 l/min | 744: 190 a 400 l/min
Configurazioni standard | 743: 95 l/min | 744: 190, 265 l/min
Pressione massima di esercizio | 743: 210 bar | 744: 210 bar
Dati di prestazione
Risposta al 100% dello step** | 743: 25 ms | 744: 110 a 170 ms
Risposta in frequenza*** | 743: 45 Hz | 744: 7 Hz
Dati elettrici
Segnale nominale**** | 743: 8 a 60 mA | 744: 17 a 96 mA
Configurazioni standard | 743: 16, 48 mA | 744: 17, 34,5, 96 mA
Dati fisici
Dimensione (schema di montaggio) | 743 & 744: standard Moog
Peso | 743: 1,54 kg | 744: 8,38 kg
Opzioni aggiuntive | 743: intrinsecamente sicura, regolazione magnetica del punto zero, cappuccio motore ventilato, polarità inversa | 744: ulteriori opzioni disponibili

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi system pressure
*** at 90° phase lag
**** Single coil

Caratteristiche / Specifiche tecniche

• Tipo: valvola servo a retroazione meccanica a 2 stadi (serie 743 e 744)
• Portata nominale: 743: 75–95 l/min; 744: 190–400 l/min
• Configurazioni di portata standard: 95 l/min (743); 190, 265 l/min (744)
• Pressione massima di esercizio: 210 bar (entrambe le serie)
• Risposta 100% step: 743: 25 ms; 744: 110–170 ms
• Risposta in frequenza: 743: 45 Hz; 744: 7 Hz
• Segnale nominale: 743: 8–60 mA; 744: 17–96 mA
• Peso: 743: 1,54 kg; 744: 8,38 kg
• Opzioni: versione intrinsecamente sicura, regolazione magnetica del punto zero, cappuccio motore ventilato, polarità inversa, configurazione pilota opzionale a 3 bobine, metodi failsafe
