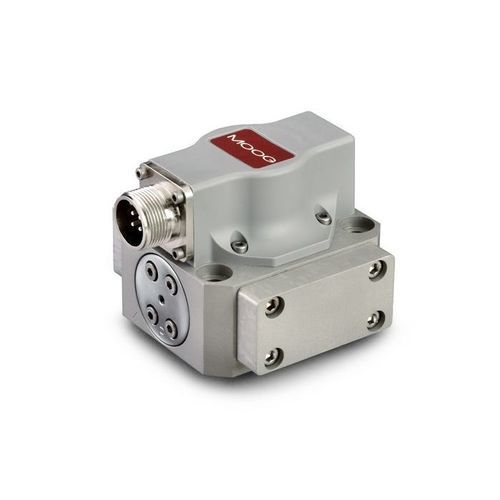

Distributore idraulico a cassetto 761

a comando elettricoazionato tramite solenoidea comando assistito

Descrizione del prodotto

Le servovalvole della serie 761 per il controllo del flusso sono valvole a strozzamento per applicazioni a 3 vie e preferibilmente a 4 vie. Presentano un robusto progetto a 2 stadi che copre un campo di portata nominale da 0,5 a 75 l/min (0,125 a 19,5 gpm) con una perdita di pressione della valvola di 35 bar per otturatore di controllo. Il design è semplice e robusto per garantire un funzionamento affidabile e di lunga durata. Lo stadio pilota utilizza un motore coppia a getto‑alette simmetrico.

Caratteristiche

• Servovalvola a 2 stadi con retroazione meccanica (MFB)
• La tecnologia pilota getto‑alette offre alta dinamica, elevata risoluzione e bassa isteresi
• Elevate forze della bobina e design robusto per lunga durata
• Ingombro compatto adatto ad applicazioni con spazio limitato
• Versioni intrinsecamente sicure (761K) disponibili per applicazioni che richiedono prodotti certificati in ambienti potenzialmente pericolosi

Specifiche

Dati idraulici
Portata nominale*: 0,5 a 75 l/min
Configurazioni standard: 4, 10, 19, 38, 63 l/min
Pressione massima di esercizio: Corpo in alluminio: 315 bar; Corpo in acciaio: 350 bar

Dati di prestazione
Risposta al 100% di gradino**: <4 a <16 ms

Dati elettrici
Segnale nominale***: 8 a 200 mA

Dati fisici
Pattern di montaggio: Taglia 04 (ISO 10372-04-04-0-92)
Peso: 1,0 a 1,7 kg
Opzioni aggiuntive: Alta prericarica di zero, regolazione magnetica dello zero, condensatore motore ventilato, adattamento BSA speciale, cablaggio interno in parallelo, polarità inversa, risposta molto elevata

* @ Δp 70 bar (1 000 psi)
** Risposta a 3 000 psi di pressione di sistema
*** Singola bobina

Caratteristiche / Specifiche tecniche

• Progetto a 2 stadi con retroazione meccanica (MFB)
• Intervallo di portata nominale: 0,5–75 l/min
• Portate standard tipiche: 4, 10, 19, 38, 63 l/min
• Pressione massima di esercizio: Alluminio 315 bar, Acciaio 350 bar
• Tempo di risposta (100% step): <4 a <16 ms (dipende dalla pressione di sistema)
• Segnale elettrico nominale: 8–200 mA
• Taglia di montaggio: Taglia 04 (ISO 10372-04-04-0-92)
• Peso: 1,0–1,7 kg
• Opzioni: Versioni intrinsecamente sicure (761K) e varie opzioni di regolazione/azzeramento e cablaggio
