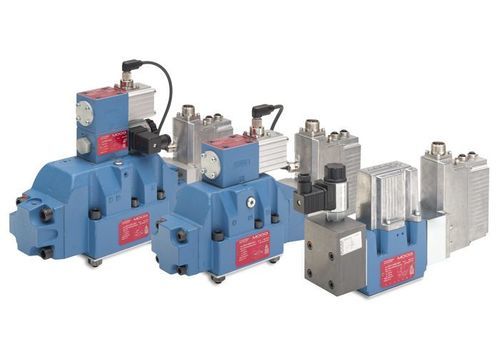

Distributore idraulico a cassetto D636K

a comando idraulicoa comando assistitoproporzionale

Descrizione del prodotto
Le valvole Moog della serie D67x sono valvole proporzionali pilotate idraulicamente con elettronica integrata e interfaccia fieldbus opzionale. Le valvole della serie D67x hanno pistoni montati direttamente nel corpo valvola e un pilotaggio idraulico, consentendo portate significativamente più elevate e diverse opzioni failsafe. Come pilota possono essere usati sia il ServoJet sia il miniDDV, offrendo flessibilità nella scelta del principio di pilotaggio in funzione dell'applicazione. Le valvole sono disponibili in esecuzione a due e tre stadi nelle taglie 05, 07, 08 e 10. In combinazione con l'elettronica digitale e le interfacce fieldbus opzionali, la serie D67x è adatta a linee di produzione industriali e a banchi prova e misura.

Caratteristiche

• Progetto ottimizzato del corpo valvola per elevata portata nominale
• Elettronica digitale integrata per elevata flessibilità
• Stadi pilota opzionali (DDV o ServoJet®) per adattamento all'applicazione
• Eccellente risposta dinamica grazie a stadi pilota migliorati
• Varie opzioni failsafe disponibili per adattamento alle esigenze

Specifiche (panoramica)
Specifiche | D671 | D672 | D673 | D674 | D675
Funzioni | Portata, Pressione, Portata e Pressione (p/Q), Asse (Posizione, Velocità, Forza) | Portata, Pressione, Portata e Pressione (p/Q), Asse (Posizione, Velocità, Forza) | Portata, Pressione, Portata e Pressione (p/Q), Asse (Posizione, Velocità, Forza) | Portata, Pressione, Portata e Pressione (p/Q), Asse (Posizione, Velocità, Forza) | Portata, Pressione, Portata e Pressione (p/Q), Asse (Posizione, Velocità, Forza)
Foro di montaggio | ISO 4401 taglia 05 (NG10) | ISO 4401 taglia 07 (NG16) | ISO 4401 taglia 08 (NG25) | ISO 4401 taglia 08 (NG25+) | ISO 4401 taglia 10 (NG32)

Dati idraulici
Portata nominale a ∆pN 5 bar per bordo di controllo | 30 a 80 l/min | 150 a 250 l/min | 350 l/min | 550 l/min | 1000 a 1500 l/min
Portata max. | 180 l/min | 600 l/min | 1500 l/min | 1500 l/min | 3600 l/min
Pressione max. di esercizio | Porte P, A, B - 350 bar (Porta T dipende dal pilota; Porta T con Y esterno - 350 bar)
Tempo di risposta per gradino 0–100% | 10 a 28 ms | 10 a 44 ms | 13 a 35 ms | 14 a 44 ms | 10 a 43 ms

Dati elettrici
Tensione di alimentazione | 24 V DC (18 a 32 V DC)
Opzioni di segnale nominale | +/-10 V, +/-10 mA e 4 a 20 mA
Interfacce elettriche | 6+PE, 11+PE

Risorse (documentazione disponibile)

• Catalogo - D671-D672-D673-D674-D675 Series Proportional Valves
• Manuale utente - Istruzioni di montaggio e avviamento per le serie D670/1/2/3/4/5 - Valvole proporzionali e servo

Specifiche tecniche / dati chiave

• Valvole proporzionali pilotate idraulicamente con elettronica integrata e interfaccia fieldbus opzionale
• Taglie disponibili: 05 (NG10), 07 (NG16), 08 (NG25 / NG25+), 10 (NG32)
• Portate nominali a seconda del tipo: 30–80 l/min fino a 1000–1500 l/min
• Portate massime: 180 l/min a 3600 l/min (dipende dal tipo)
• Pressione max. di esercizio P/A/B: 350 bar; Porta T dipende dal pilota o esternamente 350 bar
• Tempo di risposta (0–100%): tip. 10–44 ms a seconda del tipo
• Tensione di alimentazione: 24 V DC (18–32 V DC)
• Opzioni di segnale nominale: +/-10 V, +/-10 mA, 4–20 mA
• Interfacce elettriche: 6+PE, 11+PE
• Opzioni: interfaccia fieldbus, ingressi analogici aggiuntivi per sensori, varie opzioni failsafe
