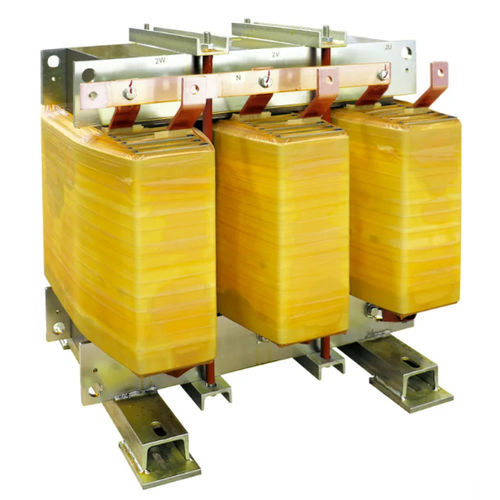

Trasformatore di isolamento DYN11 K4 CU IP00

a seccoper servizio internoIEC

Panoramica

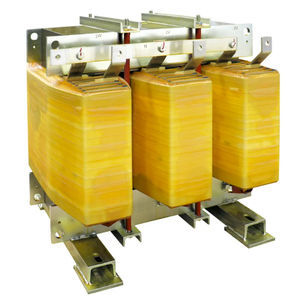

Ortea Next DYN11 K4 CU IP00 è un trasformatore di isolamento in bassa tensione per installazioni interne, che fornisce separazione galvanica tra primario e secondario ed è indicato per carichi non lineari (fattore K = 4).

Caratteristiche principali

• Tipo: Trasformatore di isolamento in bassa tensione
• Fattore K: 4 (per carichi non lineari)
• Gruppo vettoriale: Dyn11
• Materiale avvolgimenti: Rame
• Materiale nucleo: Acciaio magnetico M270
• Schermo elettrostatico: Tra primario e secondario, collegato a terra
• Grado di protezione: IP00 (tipo aperto)

Applicazioni

• Separazione delle reti di alimentazione in impianti industriali e commerciali
• Miglioramento della qualità della potenza per apparecchiature elettroniche sensibili
• Impiego in quadri di distribuzione, sale controllo e alimentazioni macchine

Specifiche tecniche

• Frequenza: 50 Hz
• Tensione di ingresso: 400 V
• Tensione di uscita: 400 V
• Connessione avvolgimento primario: Triangolo
• Connessione avvolgimento secondario: Stella + N
• Unità vettoriale: Dyn11
• Materiale nucleo: Acciaio magnetico M270
• Materiale avvolgimenti: Rame
• Schermo elettrostatico: Tra primario e secondario collegato a terra
• Temperatura ambiente max: 40 °C
• Classe di isolamento: H
• Livello di isolamento: 3
• Classe termica: H
• Aumento di temperatura: 125 °C
• Altitudine massima: 1000 m
• Classe ambientale - climatica - incendio: E1 - C1 - F0
• Installazione: Interna
• Grado di protezione: IP00
• Norme di riferimento: EN 60076 / IEC 61558 (se applicabile)

Varianti (Codice - Potenza kVA - Corrente d'impulso A - Perdite a vuoto W - Perdite in carico W - Vcc %)
DYN11 K4 CU IP00 10 - 10 - 32 - 150 - 430 - 3.5
DYN11 K4 CU IP00 12 - 12 - 32 - 170 - 530 - 3.5
DYN11 K4 CU IP00 15 - 15 - 32 - 180 - 660 - 3.5
DYN11 K4 CU IP00 20 - 20 - 30 - 210 - 720 - 3.5
DYN11 K4 CU IP00 25 - 25 - 30 - 240 - 860 - 3.5
DYN11 K4 CU IP00 30 - 30 - 25 - 270 - 1000 - 3.5
DYN11 K4 CU IP00 40 - 40 - 20 - 340 - 1060 - 4
DYN11 K4 CU IP00 50 - 50 - 18 - 400 - 1190 - 4
DYN11 K4 CU IP00 63 - 63 - 17 - 460 - 1350 - 4
DYN11 K4 CU IP00 80 - 80 - 15 - 530 - 1560 - 4
DYN11 K4 CU IP00 90 - 90 - 15 - 570 - 1680 - 4
DYN11 K4 CU IP00 100 - 100 - 14 - 610 - 1800 - 4
DYN11 K4 CU IP00 110 - 110 - 13 - 650 - 1930 - 4
DYN11 K4 CU IP00 125 - 125 - 13 - 700 - 2110 - 4
DYN11 K4 CU IP00 140 - 140 - 12 - 750 - 2290 - 4
DYN11 K4 CU IP00 160 - 160 - 12 - 820 - 2530 - 4
DYN11 K4 CU IP00 180 - 180 - 11 - 880 - 2770 - 4
DYN11 K4 CU IP00 200 - 200 - 11 - 940 - 3000 - 4
DYN11 K4 CU IP00 225 - 225 - 10 - 1010 - 3290 - 4
DYN11 K4 CU IP00 250 - 250 - 10 - 1080 - 3580 - 4
DYN11 K4 CU IP00 280 - 280 - 9 - 1160 - 3930 - 4
DYN11 K4 CU IP00 315 - 315 - 9 - 1250 - 4320 - 4
DYN11 K4 CU IP00 350 - 350 - 8 - 1340 - 4710 - 4
DYN11 K4 CU IP00 400 - 400 - 8 - 1460 - 5260 - 4
DYN11 K4 CU IP00 450 - 450 - 8 - 1570 - 5800 - 4
DYN11 K4 CU IP00 500 - 500 - 7 - 1670 - 6320 - 4
DYN11 K4 CU IP00 630 - 630 - 7 - 1930 - 7630 - 4
DYN11 K4 CU IP00 800 - 800 - 6 - 2250 - 9230 - 4
DYN11 K4 CU IP00 1000 - 1000 - 6 - 2580 - 10940 - 4.5

Installazione e norme
Progettato per installazione interna. Lo schermo elettrostatico deve essere messo a terra. Fare riferimento a EN 60076 / IEC 61558 e alle normative locali per installazione, ventilazione e distanze di sicurezza.
