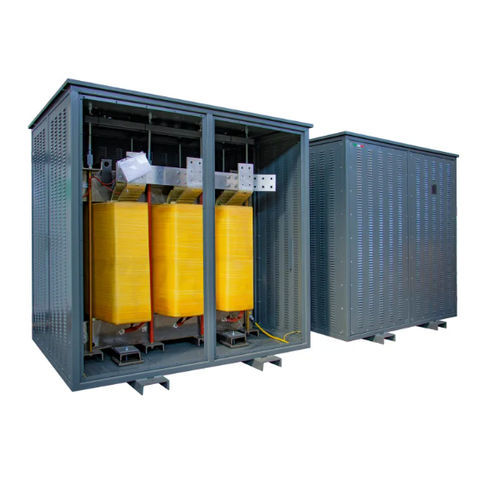

Trasformatore di isolamento DZN0 K4 AL IP21

a seccoper servizio internoIEC

Panoramica

Trasformatore di isolamento BT DZN0 K4 AL IP21 per installazioni interne. Gruppo vettoriale Dzn0, fattore K 4 per carichi non lineari; avvolgimenti in alluminio e schermatura elettrostatica tra primario e secondario collegata a terra. Grado di protezione IP21.

Applicazioni

• Distribuzione di potenza industriale e macchine utensili
• Alimentazione di elettronica sensibile e sistemi di controllo
• Mitigazione degli effetti armonici da carichi non lineari (K4)

Specifiche tecniche principali

Frequenza: 50 Hz; Tensione ingresso/uscita: 400/400 V; Connessione primaria: triangolo; Connessione secondaria: zig‑zag; Nucleo: acciaio magnetico M270; Avvolgimenti: alluminio; Schermatura elettrostatica: tra primario e secondario, messa a terra; Temp. ambiente max: 40 °C; Classe isolamento / termica: H; Livello di isolamento: 3; Incremento di temperatura: 125 °C; Altitudine max: 1000 m; Classe ambientale - climatica - incendio: E1 - C1 - F0; Installazione: interna; Grado di protezione: IP21; Norme: EN 60076 / IEC 61558 (quando applicabile).

Varianti disponibili

DZN0 K4 AL IP21 40 | 40 kVA | In-rush 19 A | Perdite a vuoto 375 W | Perdite in carico 1340 W | Vcc 4%
DZN0 K4 AL IP21 50 | 50 kVA | In-rush 13 A | Perdite a vuoto 440 W | Perdite in carico 1580 W | Vcc 4%
DZN0 K4 AL IP21 63 | 63 kVA | In-rush 13 A | Perdite a vuoto 480 W | Perdite in carico 1660 W | Vcc 4%
DZN0 K4 AL IP21 80 | 80 kVA | In-rush 13 A | Perdite a vuoto 670 W | Perdite in carico 1820 W | Vcc 4%
DZN0 K4 AL IP21 90 | 90 kVA | In-rush 13 A | Perdite a vuoto 730 W | Perdite in carico 1920 W | Vcc 4%
DZN0 K4 AL IP21 100 | 100 kVA | In-rush 13 A | Perdite a vuoto 790 W | Perdite in carico 2030 W | Vcc 4%
DZN0 K4 AL IP21 110 | 110 kVA | In-rush 11 A | Perdite a vuoto 830 W | Perdite in carico 2140 W | Vcc 4%
DZN0 K4 AL IP21 125 | 125 kVA | In-rush 11 A | Perdite a vuoto 930 W | Perdite in carico 2400 W | Vcc 4%
DZN0 K4 AL IP21 140 | 140 kVA | In-rush 11 A | Perdite a vuoto 980 W | Perdite in carico 2610 W | Vcc 4%
DZN0 K4 AL IP21 160 | 160 kVA | In-rush 11 A | Perdite a vuoto 1030 W | Perdite in carico 2990 W | Vcc 4%
DZN0 K4 AL IP21 180 | 180 kVA | In-rush 10 A | Perdite a vuoto 1180 W | Perdite in carico 3150 W | Vcc 4%
DZN0 K4 AL IP21 200 | 200 kVA | In-rush 10 A | Perdite a vuoto 1280 W | Perdite in carico 3360 W | Vcc 4%
DZN0 K4 AL IP21 225 | 225 kVA | In-rush 10 A | Perdite a vuoto 1380 W | Perdite in carico 3580 W | Vcc 4%
DZN0 K4 AL IP21 250 | 250 kVA | In-rush 9 A | Perdite a vuoto 1530 W | Perdite in carico 3840 W | Vcc 4%
DZN0 K4 AL IP21 280 | 280 kVA | In-rush 9 A | Perdite a vuoto 1570 W | Perdite in carico 4160 W | Vcc 4%
DZN0 K4 AL IP21 315 | 315 kVA | In-rush 9 A | Perdite a vuoto 1730 W | Perdite in carico 4540 W | Vcc 4%
DZN0 K4 AL IP21 350 | 350 kVA | In-rush 9 A | Perdite a vuoto 1850 W | Perdite in carico 4910 W | Vcc 4%
DZN0 K4 AL IP21 400 | 400 kVA | In-rush 8 A | Perdite a vuoto 2020 W | Perdite in carico 5810 W | Vcc 4%
DZN0 K4 AL IP21 450 | 450 kVA | In-rush 8 A | Perdite a vuoto 2240 W | Perdite in carico 6500 W | Vcc 4%
DZN0 K4 AL IP21 500 | 500 kVA | In-rush 8 A | Perdite a vuoto 2400 W | Perdite in carico 7200 W | Vcc 4%
DZN0 K4 AL IP21 630 | 630 kVA | In-rush 6 A | Perdite a vuoto 2970 W | Perdite in carico 8370 W | Vcc 4%
DZN0 K4 AL IP21 800 | 800 kVA | In-rush 5 A | Perdite a vuoto 3200 W | Perdite in carico 9800 W | Vcc 4%
DZN0 K4 AL IP21 1000 | 1000 kVA | In-rush 5 A | Perdite a vuoto 4320 W | Perdite in carico 11400 W | Vcc 4.5%
DZN0 K4 AL IP21 1250 | 1250 kVA | In-rush 5 A | Perdite a vuoto 5280 W | Perdite in carico 13540 W | Vcc 4.5%
DZN0 K4 AL IP21 1600 | 1600 kVA | In-rush 4 A | Perdite a vuoto 6600 W | Perdite in carico 16400 W | Vcc 5%
DZN0 K4 AL IP21 2000 | 2000 kVA | In-rush 4 A | Perdite a vuoto 8100 W | Perdite in carico 19300 W | Vcc 5%

Specifiche tecniche

• Frequenza: 50 Hz
• Fattore K: 4
• Tensione ingresso / uscita: 400 V
• Connessione primaria: triangolo
• Connessione secondaria: zig‑zag
• Gruppo vettoriale: Dzn0
• Materiale del nucleo: M270 acciaio magnetico
• Materiale dell'avvolgimento: Alluminio
• Schermatura elettrostatica: tra primario e secondario, collegata a terra
• Temp. ambiente max: 40 °C
• Classe di isolamento / termica: H
• Livello di isolamento: 3
• Incremento di temperatura: 125 °C
• Altitudine max: 1000 m
• Classe ambientale: E1 - C1 - F0
• Installazione: Interna
• Grado di protezione: IP21
• Norme: EN 60076 / IEC 61558 (quando applicabile)
