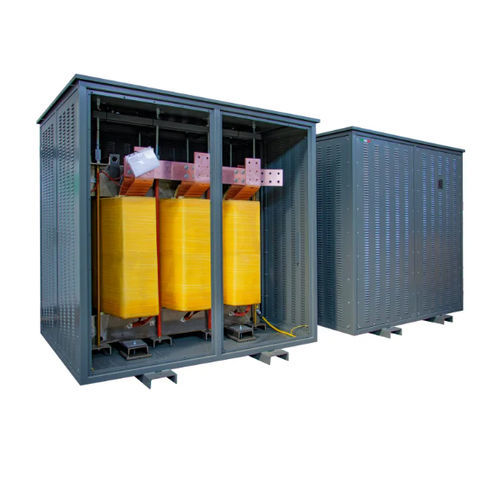

Trasformatore di isolamento DZN0 K4 CU IP21

per servizio internoIECa fattore k

Descrizione
Trasformatore di isolamento in bassa tensione per installazioni interne. Gruppo vettoriale Dzn0, fattore K 4, avvolgimenti in rame, schermo elettrostatico collegato a terra tra primario e secondario, grado di protezione IP21.

Specifiche tecniche (tabella riepilogativa)
Frequenza | 50 Hz
Fattore K | 4
Tensione ingresso | 400 V
Tensione uscita | 400 V
Collegamento primario | Triangolo
Collegamento secondario | Zig-zag
Gruppo vettoriale | Dzn0
Materiale nucleo | Acciaio magnetico M270
Materiale avvolgimenti | Rame
Schermo elettrostatico | Tra primario e secondario, collegato a terra
Temperatura ambiente max (°C) | 40
Classe isolamento | H
Livello isolamento | 3
Classe termica | H
Aumento temperatura (°C) | 125
Altitudine max (m) | 1000
Classe ambiente - climatica - incendio | E1 - C1 - F0
Installazione | Interna
Grado di protezione | IP21
Norme di riferimento | EN 60076 / IEC 61558 (se applicabile)

Varianti prodotto (tabella)
Codice | Potenza (kVA) | Corrente di spunto | Perdite a vuoto (W) | Perdite in carico (W) | Vcc %
DZN0 K4 CU IP21 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP21 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP21 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP21 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP21 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP21 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP21 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP21 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP21 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP21 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP21 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP21 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP21 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP21 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP21 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP21 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP21 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP21 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP21 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP21 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP21 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP21 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP21 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP21 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP21 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP21 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP21 630 | 630 | 5 | 1840 | 9570 | 4

Caratteristiche tecniche

• Frequenza: 50 Hz
• Fattore K: 4
• Tensione ingresso / uscita: 400 V / 400 V
• Collegamento primario: Triangolo
• Collegamento secondario: Zig-zag
• Gruppo vettoriale: Dzn0
• Materiale nucleo: Acciaio magnetico M270
• Materiale avvolgimenti: Rame
• Schermo elettrostatico: Tra primario e secondario, collegato a terra
• Temperatura ambiente max: 40 °C
• Classe di isolamento: H
• Livello di isolamento: 3
• Classe termica: H
• Aumento temperatura: 125 °C
• Altitudine massima di installazione: 1000 m
• Classe ambientale/climatica/incendio: E1 - C1 - F0
• Installazione: Interna
• Grado di protezione: IP21
• Norme: EN 60076 / IEC 61558 (se applicabile)
