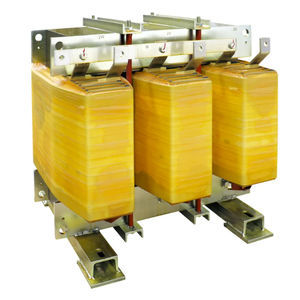

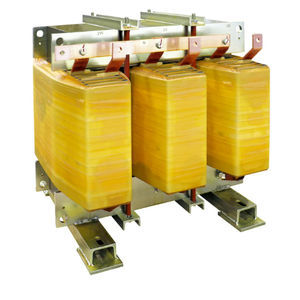

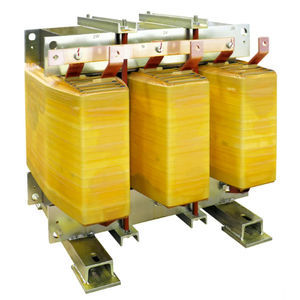

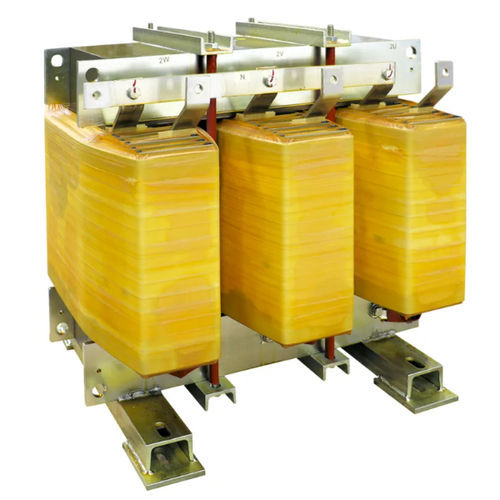

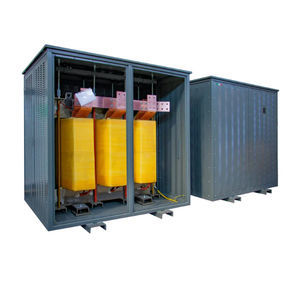

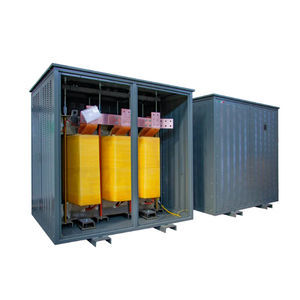

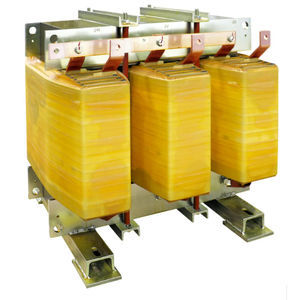

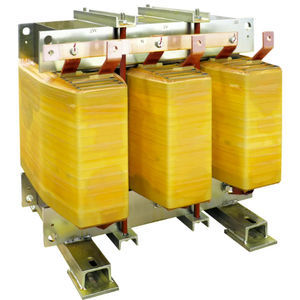

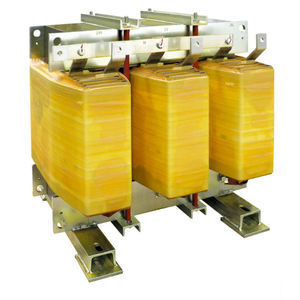

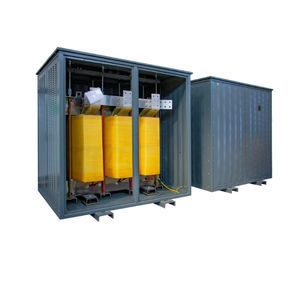

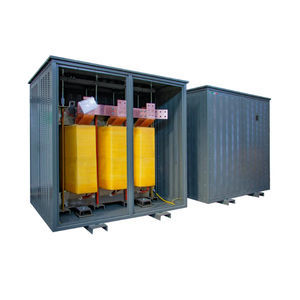

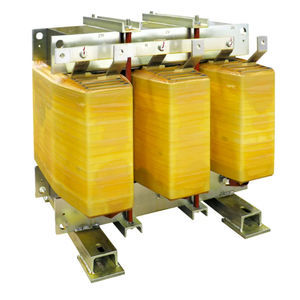

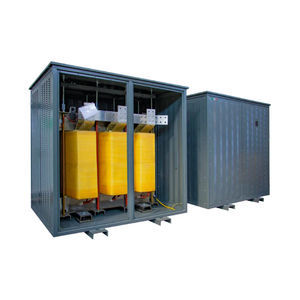

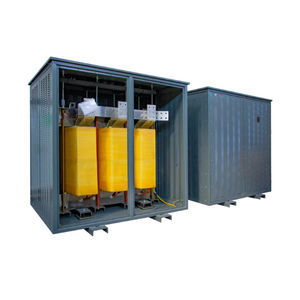

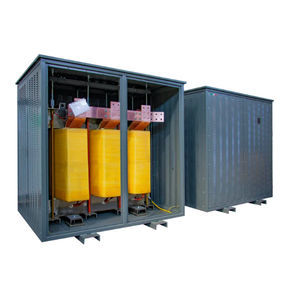

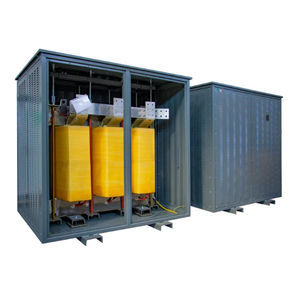

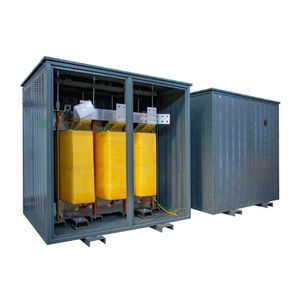

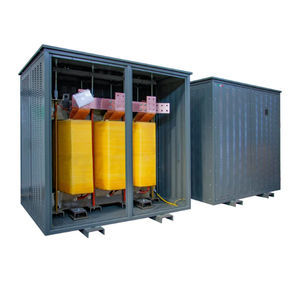

Trasformatore di isolamento DYN11 K4 AL IP00

a seccoper servizio internoIEC

Breve descrizione
Ortea DYN11 K4 AL IP00 è un trasformatore di isolamento in bassa tensione per installazioni industriali interne. Progettato per isolamento elettrico, tolleranza agli armonici (K‑factor 4) e distribuzione standard a 400/400 V.

Panoramica
Progettato per isolare i circuiti primario e secondario garantendo un trasferimento di energia efficiente. Componenti principali: collegamento primario a triangolo, secondario a stella + N, gruppo vettoriale Dyn11, nucleo M270 e avvolgimenti in alluminio con schermo elettrostatico collegato a terra. Frequenza nominale 50 Hz.

Specifiche tecniche (sintesi)
Frequenza | 50 Hz
Fattore K | 4
Tensione ingresso | 400 V
Tensione uscita | 400 V
Collegamento avvolgimento primario | Triangolo
Collegamento avvolgimento secondario | Stella + N
Unità vettoriale | Dyn11
Materiale nucleo | Acciaio magnetico M270
Materiale avvolgimenti | Alluminio
Schermo elettrostatico | Tra primario e secondario, collegato a terra
Temp. ambiente max (°C) | 40
Classe isolamento | H
Livello isolamento | 3
Classe termica | H
Aumento temperatura (°C) | 125
Altitudine max (m) | 1000
Classe ambientale - climatica - incendio | E1 - C1 - F0
Installazione | Interna
Grado di protezione | IP00
Norme di riferimento | EN 60076 / IEC 61558 (se applicabile)

Varianti disponibili (estratto tabella)
DYN11 K4 AL IP00 40 | 40 kVA | Corrente di spunto 18 | Perdite a vuoto 350 W | Perdite in carico 1250 W | Vcc 4%
DYN11 K4 AL IP00 50 | 50 kVA | 12 | 410 W | 1480 W | 4%
DYN11 K4 AL IP00 63 | 63 kVA | 12 | 450 W | 1550 W | 4%
DYN11 K4 AL IP00 80 | 80 kVA | 12 | 630 W | 1700 W | 4%
DYN11 K4 AL IP00 100 | 100 kVA | 12 | 740 W | 1900 W | 4%
DYN11 K4 AL IP00 160 | 160 kVA | 10 | 960 W | 2800 W | 4%
DYN11 K4 AL IP00 250 | 250 kVA | 8 | 1430 W | 3600 W | 4%
DYN11 K4 AL IP00 400 | 400 kVA | 7 | 1890 W | 5450 W | 4%
DYN11 K4 AL IP00 800 | 800 kVA | 5 | 3000 W | 9200 W | 4%
DYN11 K4 AL IP00 1000 | 1000 kVA | 5 | 4050 W | 10700 W | 4.5%
DYN11 K4 AL IP00 1250 | 1250 kVA | 5 | 4950 W | 12700 W | 4.5%
DYN11 K4 AL IP00 1600 | 1600 kVA | 4 | 6200 W | 15300 W | 5%
DYN11 K4 AL IP00 2000 | 2000 kVA | 4 | 7600 W | 18100 W | 5%

Grado di protezione

• IP00

Caratteristiche / specifiche tecniche

• Frequenza: 50 Hz
• Fattore K: 4
• Tensione ingresso: 400 V
• Tensione uscita: 400 V
• Collegamento primario: Triangolo
• Collegamento secondario: Stella + N
• Gruppo vettoriale: Dyn11
• Materiale nucleo: Acciaio magnetico M270
• Materiale avvolgimenti: Alluminio
• Schermo elettrostatico: Tra primario e secondario collegato a terra
• Temp. ambiente max: 40 °C
• Classe isolamento: H
• Livello isolamento: 3
• Classe termica: H
• Aumento temperatura: 125 °C
• Altitudine max: 1000 m
• Classe ambientale - climatica - incendio: E1 - C1 - F0
• Installazione: Interna
• Grado di protezione: IP00
• Norme di riferimento: EN 60076 / IEC 61558 (se applicabile)
