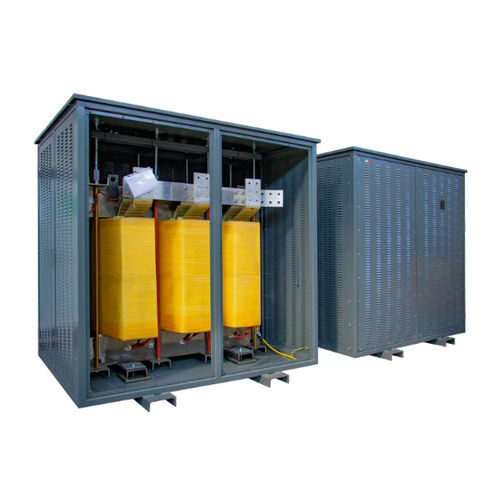

Trasformatore di isolamento DYN11 K4 AL IP21

per servizio internoIECa fattore k

Descrizione
Ortea Next DYN11 K4 AL IP21 è un trasformatore di isolamento per bassa tensione destinato ad impianti interni industriali. Fornisce isolamento galvanico con fattore K = 4 per carichi non lineari e grado di protezione IP21 per locali elettrici interni.

Specifiche tecniche (sommario)
Frequenza: 50 Hz
Fattore K: 4
Tensione ingresso: 400 V
Tensione uscita: 400 V
Collegamento avvolgimento primario: Triangolo
Collegamento avvolgimento secondario: Stella + N
Gruppo vettoriale: Dyn11
Materiale nucleo: Acciaio magnetico M270
Materiale avvolgimento: Alluminio
Schermo elettrostatico: Tra primario e secondario, collegato a terra
Temperatura ambiente max: 40 °C
Classe di isolamento: H
Livello di isolamento: 3
Classe termica: H
Rise di temperatura: 125 °C
Altitudine max: 1000 m
Classe ambientale - climatica - incendio: E1 - C1 - F0
Installazione: Interna
Grado di protezione: IP21
Norme di riferimento: EN 60076 / IEC 61558 (se applicabile)

Varianti disponibili (Codice - Potenza (kVA) - Corrente di inrush (A) - Perdite a vuoto (W) - Perdite in carico (W) - Vcc %)
DYN11 K4 AL IP21 40 - 40 kVA - Inrush: 18 A - Perdite a vuoto: 350 W - Perdite in carico: 1250 W - Vcc: 4 %
DYN11 K4 AL IP21 50 - 50 kVA - Inrush: 12 A - Perdite a vuoto: 410 W - Perdite in carico: 1480 W - Vcc: 4 %
DYN11 K4 AL IP21 63 - 63 kVA - Inrush: 12 A - Perdite a vuoto: 450 W - Perdite in carico: 1550 W - Vcc: 4 %
DYN11 K4 AL IP21 80 - 80 kVA - Inrush: 12 A - Perdite a vuoto: 630 W - Perdite in carico: 1700 W - Vcc: 4 %
DYN11 K4 AL IP21 90 - 90 kVA - Inrush: 12 A - Perdite a vuoto: 680 W - Perdite in carico: 1800 W - Vcc: 4 %
DYN11 K4 AL IP21 100 - 100 kVA - Inrush: 12 A - Perdite a vuoto: 740 W - Perdite in carico: 1900 W - Vcc: 4 %
DYN11 K4 AL IP21 110 - 110 kVA - Inrush: 10 A - Perdite a vuoto: 780 W - Perdite in carico: 2000 W - Vcc: 4 %
DYN11 K4 AL IP21 125 - 125 kVA - Inrush: 10 A - Perdite a vuoto: 870 W - Perdite in carico: 2250 W - Vcc: 4 %
DYN11 K4 AL IP21 140 - 140 kVA - Inrush: 10 A - Perdite a vuoto: 920 W - Perdite in carico: 2450 W - Vcc: 4 %
DYN11 K4 AL IP21 160 - 160 kVA - Inrush: 10 A - Perdite a vuoto: 960 W - Perdite in carico: 2800 W - Vcc: 4 %
DYN11 K4 AL IP21 180 - 180 kVA - Inrush: 9 A - Perdite a vuoto: 1100 W - Perdite in carico: 2950 W - Vcc: 4 %
DYN11 K4 AL IP21 200 - 200 kVA - Inrush: 9 A - Perdite a vuoto: 1200 W - Perdite in carico: 3150 W - Vcc: 4 %
DYN11 K4 AL IP21 225 - 225 kVA - Inrush: 9 A - Perdite a vuoto: 1290 W - Perdite in carico: 3350 W - Vcc: 4 %
DYN11 K4 AL IP21 250 - 250 kVA - Inrush: 8 A - Perdite a vuoto: 1430 W - Perdite in carico: 3600 W - Vcc: 4 %
DYN11 K4 AL IP21 280 - 280 kVA - Inrush: 8 A - Perdite a vuoto: 1470 W - Perdite in carico: 3900 W - Vcc: 4 %
DYN11 K4 AL IP21 315 - 315 kVA - Inrush: 8 A - Perdite a vuoto: 1620 W - Perdite in carico: 4250 W - Vcc: 4 %
DYN11 K4 AL IP21 350 - 350 kVA - Inrush: 8 A - Perdite a vuoto: 1730 W - Perdite in carico: 4600 W - Vcc: 4 %
DYN11 K4 AL IP21 400 - 400 kVA - Inrush: 7 A - Perdite a vuoto: 1890 W - Perdite in carico: 5450 W - Vcc: 4 %
DYN11 K4 AL IP21 450 - 450 kVA - Inrush: 7 A - Perdite a vuoto: 2100 W - Perdite in carico: 6100 W - Vcc: 4 %
DYN11 K4 AL IP21 500 - 500 kVA - Inrush: 7 A - Perdite a vuoto: 2250 W - Perdite in carico: 6750 W - Vcc: 4 %
DYN11 K4 AL IP21 630 - 630 kVA - Inrush: 6 A - Perdite a vuoto: 2780 W - Perdite in carico: 7850 W - Vcc: 4 %
DYN11 K4 AL IP21 800 - 800 kVA - Inrush: 5 A - Perdite a vuoto: 3000 W - Perdite in carico: 9200 W - Vcc: 4 %
DYN11 K4 AL IP21 1000 - 1000 kVA - Inrush: 5 A - Perdite a vuoto: 4050 W - Perdite in carico: 10700 W - Vcc: 4.5 %
DYN11 K4 AL IP21 1250 - 1250 kVA - Inrush: 5 A - Perdite a vuoto: 4950 W - Perdite in carico: 12700 W - Vcc: 4.5 %
DYN11 K4 AL IP21 1600 - 1600 kVA - Inrush: 4 A - Perdite a vuoto: 6200 W - Perdite in carico: 15300 W - Vcc: 5 %
DYN11 K4 AL IP21 2000 - 2000 kVA - Inrush: 4 A - Perdite a vuoto: 7600 W - Perdite in carico: 18100 W - Vcc: 5 %

Caratteristiche / specifiche tecniche

• Frequenza: 50 Hz
• Fattore K: 4
• Tensione primaria: 400 V
• Tensione secondaria: 400 V
• Collegamento primario: Triangolo
• Collegamento secondario: Stella + N
• Gruppo vettoriale: Dyn11
• Nucleo: Acciaio magnetico M270
• Avvolgimenti: Alluminio
• Schermo elettrostatico: Tra primario e secondario, collegato a terra
• Temperatura ambiente max: 40 °C
• Classe di isolamento: H
• Livello di isolamento: 3
• Classe termica: H
• Rise di temperatura: 125 °C
• Altitudine max: 1000 m
• Classe ambientale: E1 - C1 - F0
• Installazione: Interna
• Grado di protezione: IP21
• Norme: EN 60076 / IEC 61558 (se applicabile)
