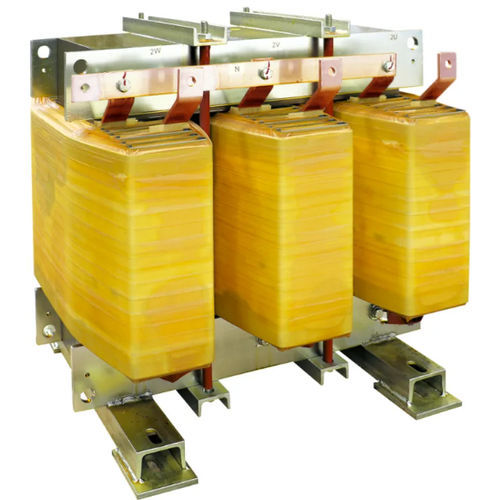

Trasformatore di isolamento DYN11 K20 CU IP00

a seccoper servizio internoIEC

Panoramica
Trasformatore di isolamento in bassa tensione progettato per l'isolamento elettrico e la riduzione delle correnti armoniche nelle reti BT industriali.

Specifiche tecniche (sintesi)
Frequenza: 50 Hz
Fattore K: 20
Tensione di ingresso: 400 V
Tensione di uscita: 400 V
Collegamento avvolgimento primario: Stella/Delta (Delta indicato) — Delta
Collegamento avvolgimento secondario: Stella + N
Gruppo vettoriale: Dyn11
Materiale del nucleo: Acciaio magnetico M270
Materiale dell'avvolgimento: Rame
Schermo elettrostatico: Tra primario e secondario, collegato a terra
Temperatura ambiente max: 40 °C
Classe d'isolamento: H
Livello di isolamento: 3
Classe termica: H
Aumento di temperatura: 125 K
Altitudine max: 1000 m
Classe ambiente - clima - incendio: E1 - C1 - F0
Installazione: Interna
Grado di protezione: IP00

Varianti prodotto
DYN11 K20 CU IP00 7 | 7 kVA | Corrente d'innesco: 45 A | Perdite a vuoto: 150 W | Perdite in carico: 220 W | Vcc %: 3.5
DYN11 K20 CU IP00 9 | 9 kVA | Corrente d'innesco: 45 A | Perdite a vuoto: 170 W | Perdite in carico: 270 W | Vcc %: 3.5
DYN11 K20 CU IP00 10 | 10 kVA | Corrente d'innesco: 45 A | Perdite a vuoto: 180 W | Perdite in carico: 340 W | Vcc %: 3.5
DYN11 K20 CU IP00 14 | 14 kVA | Corrente d'innesco: 42 A | Perdite a vuoto: 210 W | Perdite in carico: 370 W | Vcc %: 3.5
DYN11 K20 CU IP00 18 | 18 kVA | Corrente d'innesco: 42 A | Perdite a vuoto: 240 W | Perdite in carico: 440 W | Vcc %: 3.5
DYN11 K20 CU IP00 22 | 22 kVA | Corrente d'innesco: 35 A | Perdite a vuoto: 270 W | Perdite in carico: 510 W | Vcc %: 3.5
DYN11 K20 CU IP00 28 | 28 kVA | Corrente d'innesco: 28 A | Perdite a vuoto: 340 W | Perdite in carico: 540 W | Vcc %: 4
DYN11 K20 CU IP00 36 | 36 kVA | Corrente d'innesco: 26 A | Perdite a vuoto: 400 W | Perdite in carico: 610 W | Vcc %: 4
DYN11 K20 CU IP00 45 | 45 kVA | Corrente d'innesco: 23 A | Perdite a vuoto: 460 W | Perdite in carico: 690 W | Vcc %: 4
DYN11 K20 CU IP00 58 | 58 kVA | Corrente d'innesco: 21 A | Perdite a vuoto: 530 W | Perdite in carico: 800 W | Vcc %: 4
DYN11 K20 CU IP00 63 | 63 kVA | Corrente d'innesco: 20 A | Perdite a vuoto: 570 W | Perdite in carico: 860 W | Vcc %: 4
DYN11 K20 CU IP00 70 | 70 kVA | Corrente d'innesco: 19 A | Perdite a vuoto: 610 W | Perdite in carico: 920 W | Vcc %: 4
DYN11 K20 CU IP00 80 | 80 kVA | Corrente d'innesco: 19 A | Perdite a vuoto: 650 W | Perdite in carico: 980 W | Vcc %: 4
DYN11 K20 CU IP00 90 | 90 kVA | Corrente d'innesco: 18 A | Perdite a vuoto: 700 W | Perdite in carico: 1080 W | Vcc %: 4
DYN11 K20 CU IP00 100 | 100 kVA | Corrente d'innesco: 17 A | Perdite a vuoto: 750 W | Perdite in carico: 1170 W | Vcc %: 4
DYN11 K20 CU IP00 110 | 110 kVA | Corrente d'innesco: 16 A | Perdite a vuoto: 820 W | Perdite in carico: 1290 W | Vcc %: 4
DYN11 K20 CU IP00 125 | 125 kVA | Corrente d'innesco: 15 A | Perdite a vuoto: 880 W | Perdite in carico: 1410 W | Vcc %: 4
DYN11 K20 CU IP00 140 | 140 kVA | Corrente d'innesco: 15 A | Perdite a vuoto: 940 W | Perdite in carico: 1530 W | Vcc %: 4
DYN11 K20 CU IP00 160 | 160 kVA | Corrente d'innesco: 14 A | Perdite a vuoto: 1010 W | Perdite in carico: 1680 W | Vcc %: 4
DYN11 K20 CU IP00 180 | 180 kVA | Corrente d'innesco: 13 A | Perdite a vuoto: 1080 W | Perdite in carico: 1830 W | Vcc %: 4
DYN11 K20 CU IP00 200 | 200 kVA | Corrente d'innesco: 13 A | Perdite a vuoto: 1160 W | Perdite in carico: 2010 W | Vcc %: 4
DYN11 K20 CU IP00 225 | 225 kVA | Corrente d'innesco: 12 A | Perdite a vuoto: 1250 W | Perdite in carico: 2200 W | Vcc %: 4
DYN11 K20 CU IP00 250 | 250 kVA | Corrente d'innesco: 12 A | Perdite a vuoto: 1340 W | Perdite in carico: 2400 W | Vcc %: 4
DYN11 K20 CU IP00 280 | 280 kVA | Corrente d'innesco: 11 A | Perdite a vuoto: 1460 W | Perdite in carico: 2680 W | Vcc %: 4
DYN11 K20 CU IP00 315 | 315 kVA | Corrente d'innesco: 11 A | Perdite a vuoto: 1570 W | Perdite in carico: 2960 W | Vcc %: 4
DYN11 K20 CU IP00 350 | 350 kVA | Corrente d'innesco: 10 A | Perdite a vuoto: 1670 W | Perdite in carico: 3220 W | Vcc %: 4
DYN11 K20 CU IP00 450 | 450 kVA | Corrente d'innesco: 9 A | Perdite a vuoto: 1930 W | Perdite in carico: 3890 W | Vcc %: 4
DYN11 K20 CU IP00 580 | 580 kVA | Corrente d'innesco: 9 A | Perdite a vuoto: 2250 W | Perdite in carico: 4710 W | Vcc %: 4
DYN11 K20 CU IP00 720 | 720 kVA | Corrente d'innesco: 8 A | Perdite a vuoto: 2580 W | Perdite in carico: 5580 W | Vcc %: 4.5

Caratteristiche tecniche

• Frequenza: 50 Hz
• Fattore K: 20
• Tensione ingresso: 400 V
• Tensione uscita: 400 V
• Collegamento primario: Delta
• Collegamento secondario: Stella + N
• Gruppo vettoriale: Dyn11
• Nucleo: M270 acciaio magnetico
• Avvolgimento: Rame
• Schermo elettrostatico: Tra primario e secondario collegato a terra
• Temp. ambiente max: 40 °C
• Classe d'isolamento: H
• Livello di isolamento: 3
• Classe termica: H
• Aumento temperatura: 125 K
• Altitudine max: 1000 m
• Classe ambiente - clima - incendio: E1 - C1 - F0
• Installazione: Interna
• Grado di protezione: IP00
• Norme di riferimento: EN 60076 / IEC 61558 (quando applicabile)
