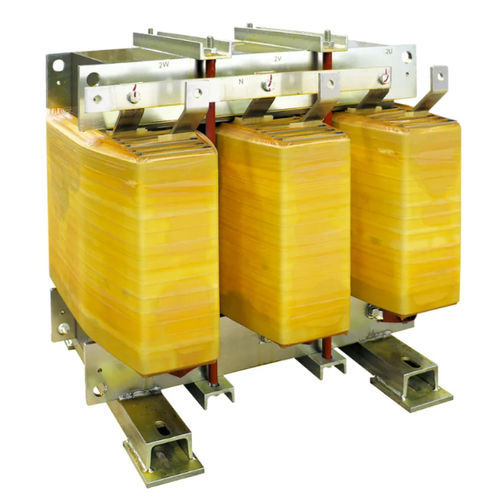

Trasformatore di isolamento DZN0 K4 AL IP00

a seccoper servizio internoIEC

Prodotto
Ortea Next DZN0 K4 AL IP00 - trasformatore di isolamento in bassa tensione per la sicurezza elettrica, la riduzione delle interferenze e la protezione degli apparati in impianti industriali.

Principali attributi tecnici

• Frequenza: 50 Hz
• Fattore K: 4
• Tensione ingresso: 400 V
• Tensione uscita: 400 V
• Collegamento avvolgimento primario: Triangolo
• Collegamento avvolgimento secondario: Zig-zag
• Gruppo vettoriale: Dzn0
• Materiale nucleo: acciaio magnetico M270
• Materiale avvolgimenti: Alluminio
• Schermo elettrostatico: tra primario e secondario, collegato a terra
• Temperatura ambiente max: 40 °C
• Classe isolamento: H
• Livello di isolamento: 3
• Classe termica: H
• Aumento temperatura: 125 °C
• Altitudine massima: 1000 m
• Classe ambiente - climatica - incendio: E1 - C1 - F0
• Installazione: interna
• Grado di protezione: IP00
• Norme di riferimento: EN 60076 / IEC 61558 (se applicabile)

Varianti disponibili (Codice | Potenza [kVA] | Corrente di spunto | Perdite a vuoto [W] | Perdite dipendenti [W] | Vcc %)
Codice | Potenza | Corrente di spunto | Perdite a vuoto | Perdite dipendenti | Vcc %
DZN0 K4 AL IP00 40 | 40 | 19 | 375 | 1340 | 4
DZN0 K4 AL IP00 50 | 50 | 13 | 440 | 1580 | 4
DZN0 K4 AL IP00 63 | 63 | 13 | 480 | 1660 | 4
DZN0 K4 AL IP00 80 | 80 | 13 | 670 | 1820 | 4
DZN0 K4 AL IP00 90 | 90 | 13 | 730 | 1920 | 4
DZN0 K4 AL IP00 100 | 100 | 13 | 790 | 2030 | 4
DZN0 K4 AL IP00 110 | 110 | 11 | 830 | 2140 | 4
DZN0 K4 AL IP00 125 | 125 | 11 | 930 | 2400 | 4
DZN0 K4 AL IP00 140 | 140 | 11 | 980 | 2610 | 4
DZN0 K4 AL IP00 160 | 160 | 11 | 1030 | 2990 | 4
DZN0 K4 AL IP00 180 | 180 | 10 | 1180 | 3150 | 4
DZN0 K4 AL IP00 200 | 200 | 10 | 1280 | 3360 | 4
DZN0 K4 AL IP00 225 | 225 | 10 | 1380 | 3580 | 4
DZN0 K4 AL IP00 250 | 250 | 9 | 1530 | 3840 | 4
DZN0 K4 AL IP00 280 | 280 | 9 | 1570 | 4160 | 4
DZN0 K4 AL IP00 315 | 315 | 9 | 1730 | 4540 | 4
DZN0 K4 AL IP00 350 | 350 | 9 | 1850 | 4910 | 4
DZN0 K4 AL IP00 400 | 400 | 8 | 2020 | 5810 | 4
DZN0 K4 AL IP00 450 | 450 | 8 | 2240 | 6500 | 4
DZN0 K4 AL IP00 500 | 500 | 8 | 2400 | 7200 | 4
DZN0 K4 AL IP00 630 | 630 | 6 | 2970 | 8370 | 4
DZN0 K4 AL IP00 800 | 800 | 5 | 3200 | 9800 | 4
DZN0 K4 AL IP00 1000 | 1000 | 5 | 4320 | 11400 | 4.5
DZN0 K4 AL IP00 1250 | 1250 | 5 | 5280 | 13540 | 4.5
DZN0 K4 AL IP00 1600 | 1600 | 4 | 6600 | 16400 | 5
DZN0 K4 AL IP00 2000 | 2000 | 4 | 8100 | 19300 | 5

Caratteristiche / specifiche tecniche

• Frequenza: 50 Hz
• Fattore K: 4
• Tensione ingresso / uscita: 400 V / 400 V
• Collegamento primario: Triangolo
• Collegamento secondario: Zig-zag
• Gruppo vettoriale: Dzn0
• Nucleo: acciaio magnetico M270
• Avvolgimenti: alluminio
• Schermo elettrostatico: tra primario e secondario collegato a terra
• Temp. ambiente max: 40 °C
• Classe isolamento e termica: H
• Livello di isolamento: 3
• Aumento temperatura: 125 °C
• Altitudine max: 1000 m
• Classe ambientale: E1 - C1 - F0
• Installazione: interna
• Grado di protezione: IP00
• Norme: EN 60076 / IEC 61558 (se applicabile)
