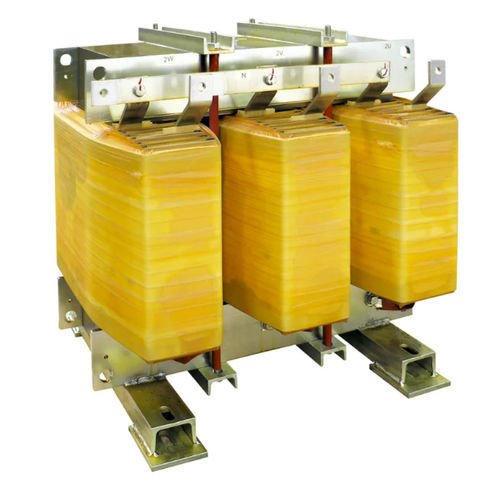

Trasformatore di isolamento DYN11 K13 AL IP00

a seccoper servizio internoIEC

Panoramica
Trasformatori di isolamento BT per la separazione e protezione dei circuiti di alimentazione in bassa tensione. Progettati per carichi non lineari con fattore K 13; avvolgimenti in alluminio e nucleo in acciaio magnetico M270. Installazione interna, schermo elettrostatico tra primario e secondario collegato a terra. Norme di riferimento: EN 60076 / IEC 61558 (se applicabili).

Specifiche tecniche

• Frequenza: 50 Hz
• Fattore K: 13
• Tensione ingresso: 400 V
• Tensione uscita: 400 V
• Connessione avvolgimento primario: Triangolo
• Connessione avvolgimento secondario: Stella + N
• Gruppo vettoriale: Dyn11
• Materiale nucleo: acciaio magnetico M270
• Materiale avvolgimento: Alluminio
• Schermo elettrostatico: tra primario e secondario, collegato a terra
• Temperatura ambiente max: 40 °C
• Classe di isolamento: H
• Livello di isolamento: 3
• Classe termica: H
• Aumento di temperatura: 125 °C
• Altitudine massima: 1000 m
• Classe ambientale - climatica - incendio: E1 - C1 - F0
• Installazione: Interna
• Grado di protezione: IP00

Varianti disponibili (tabella)
Codice | Potenza (kVA) | Corrente d'inrush (A) | Perdite a vuoto (W) | Perdite in carico (W) | Vcc %
DYN11 K13 AL IP00 30 | 30 | 24 | 350 | 850 | 4
DYN11 K13 AL IP00 40 | 40 | 15 | 410 | 1000 | 4
DYN11 K13 AL IP00 50 | 50 | 15 | 450 | 1080 | 4
DYN11 K13 AL IP00 63 | 63 | 15 | 630 | 1150 | 4
DYN11 K13 AL IP00 70 | 70 | 15 | 680 | 1210 | 4
DYN11 K13 AL IP00 80 | 80 | 15 | 740 | 1320 | 4
DYN11 K13 AL IP00 90 | 90 | 13 | 780 | 1380 | 4
DYN11 K13 AL IP00 100 | 100 | 13 | 870 | 1520 | 4
DYN11 K13 AL IP00 110 | 110 | 13 | 920 | 1640 | 4
DYN11 K13 AL IP00 125 | 125 | 13 | 960 | 1880 | 4
DYN11 K13 AL IP00 140 | 140 | 12 | 1100 | 1980 | 4
DYN11 K13 AL IP00 160 | 160 | 11 | 1200 | 2120 | 4
DYN11 K13 AL IP00 180 | 180 | 11 | 1290 | 2280 | 4
DYN11 K13 AL IP00 200 | 200 | 10 | 1430 | 2420 | 4
DYN11 K13 AL IP00 225 | 225 | 10 | 1470 | 2620 | 4
DYN11 K13 AL IP00 250 | 250 | 10 | 1620 | 2850 | 4
DYN11 K13 AL IP00 280 | 280 | 10 | 1730 | 3180 | 4
DYN11 K13 AL IP00 315 | 315 | 9 | 1890 | 3600 | 4
DYN11 K13 AL IP00 350 | 350 | 9 | 2100 | 4100 | 4
DYN11 K13 AL IP00 400 | 400 | 9 | 2250 | 4530 | 4
DYN11 K13 AL IP00 500 | 500 | 8 | 2780 | 5250 | 4
DYN11 K13 AL IP00 630 | 630 | 7 | 3000 | 6180 | 4
DYN11 K13 AL IP00 800 | 800 | 6 | 4050 | 7180 | 4.5
DYN11 K13 AL IP00 1000 | 1000 | 6 | 4950 | 8450 | 4.5
DYN11 K13 AL IP00 1250 | 1250 | 5 | 6200 | 10400 | 5
DYN11 K13 AL IP00 1600 | 1600 | 5 | 7600 | 12250 | 5

Caratteristiche / specifiche tecniche

• Frequenza: 50 Hz
• Fattore K: 13
• Tensione primaria/secondaria: 400 / 400 V
• Connessioni: primario Triangolo, secondario Stella + N
• Gruppo vettoriale: Dyn11
• Nucleo: acciaio magnetico M270
• Avvolgimenti: Alluminio
• Schermo elettrostatico: tra primario e secondario, collegato a terra
• Temperatura ambiente max: 40 °C
• Classe di isolamento: H
• Livello di isolamento: 3
• Classe termica: H
• Aumento di temperatura ammissibile: 125 °C
• Altitudine massima di installazione: 1000 m
• Classe ambientale: E1 - C1 - F0
• Installazione: interna
• Grado di protezione: IP00
• Norme: EN 60076 / IEC 61558 (se applicabili)
