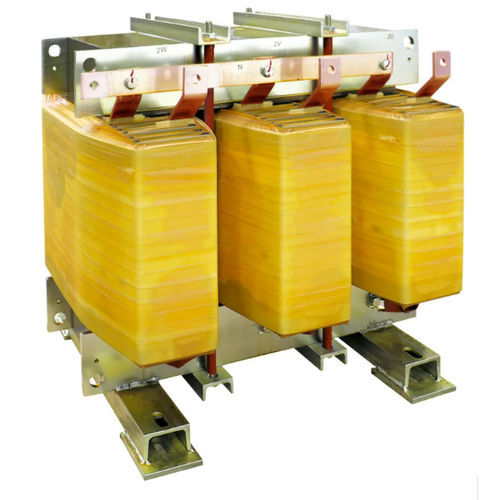

Trasformatore di isolamento DZN0 K13 CU IP00

a seccoper servizio internoIEC

Nome del prodotto
Trasformatore di isolamento BT — DZN0 K13 CU IP00

Breve descrizione
Trasformatore di isolamento a bassa tensione per impianti che richiedono attenuazione delle armoniche (fattore K 13) e gestione del neutro. Avvolgimento primario collegato a triangolo e secondario a zig-zag per migliorare la messa a terra e la compensazione degli sbilanci. Avvolgimenti in rame e nucleo in acciaio magnetico M270. Schermo elettrostatico tra primario e secondario collegato a terra.

Specifiche tecniche (sintesi)
Frequenza: 50 Hz
Fattore K: 13
Tensione ingresso: 400 V
Tensione uscita: 400 V
Collegamento avvolgimento primario: Triangolo
Collegamento avvolgimento secondario: Zig-zag
Gruppo vettoriale: Dzn0
Materiale del nucleo: acciaio magnetico M270
Materiale avvolgimenti: Rame
Schermo elettrostatico: Tra primario e secondario, collegato a terra
Temperatura ambiente max: 40 °C
Classe d'isolamento: H
Livello d'isolamento: 3
Classe termica: H
Aumento di temperatura: 125 °C
Altitudine massima: 1000 m
Classe ambientale - climatica - incendio: E1 - C1 - F0
Installazione: Interna
Grado di protezione: IP00
Norme di riferimento: EN 60076 / IEC 61558 (se applicabile)

Varianti disponibili (codice — Potenza — Corrente d'irruzione — Perdite a vuoto — Perdite in carico — Vcc % — Scheda tecnica)
DZN0 K13 CU IP00 8 — Potenza: 8 — Corrente d'irruzione: 40 — Perdite a vuoto: 160 — Perdite in carico: 290 — Vcc %: 3.5 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 10 — Potenza: 10 — Corrente d'irruzione: 40 — Perdite a vuoto: 180 — Perdite in carico: 360 — Vcc %: 3.5 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 12 — Potenza: 12 — Corrente d'irruzione: 40 — Perdite a vuoto: 190 — Perdite in carico: 450 — Vcc %: 3.5 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 15 — Potenza: 15 — Corrente d'irruzione: 40 — Perdite a vuoto: 225 — Perdite in carico: 490 — Vcc %: 3.5 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 20 — Potenza: 20 — Corrente d'irruzione: 40 — Perdite a vuoto: 260 — Perdite in carico: 590 — Vcc %: 3.5 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 25 — Potenza: 25 — Corrente d'irruzione: 32 — Perdite a vuoto: 290 — Perdite in carico: 680 — Vcc %: 3.5 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 30 — Potenza: 30 — Corrente d'irruzione: 26 — Perdite a vuoto: 330 — Perdite in carico: 720 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 40 — Potenza: 40 — Corrente d'irruzione: 24 — Perdite a vuoto: 360 — Perdite in carico: 820 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 50 — Potenza: 50 — Corrente d'irruzione: 20 — Perdite a vuoto: 410 — Perdite in carico: 950 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 63 — Potenza: 63 — Corrente d'irruzione: 19 — Perdite a vuoto: 470 — Perdite in carico: 1120 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 70 — Potenza: 70 — Corrente d'irruzione: 18 — Perdite a vuoto: 510 — Perdite in carico: 1220 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 80 — Potenza: 80 — Corrente d'irruzione: 16 — Perdite a vuoto: 540 — Perdite in carico: 1320 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 90 — Potenza: 90 — Corrente d'irruzione: 15 — Perdite a vuoto: 580 — Perdite in carico: 1420 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 100 — Potenza: 100 — Corrente d'irruzione: 15 — Perdite a vuoto: 630 — Perdite in carico: 1570 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 110 — Potenza: 110 — Corrente d'irruzione: 14 — Perdite a vuoto: 680 — Perdite in carico: 1720 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 125 — Potenza: 125 — Corrente d'irruzione: 13 — Perdite a vuoto: 740 — Perdite in carico: 1920 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 140 — Potenza: 140 — Corrente d'irruzione: 13 — Perdite a vuoto: 810 — Perdite in carico: 2110 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 160 — Potenza: 160 — Corrente d'irruzione: 11 — Perdite a vuoto: 870 — Perdite in carico: 2310 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 180 — Potenza: 180 — Corrente d'irruzione: 11 — Perdite a vuoto: 940 — Perdite in carico: 2550 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 200 — Potenza: 200 — Corrente d'irruzione: 10 — Perdite a vuoto: 1020 — Perdite in carico: 2790 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 225 — Potenza: 225 — Corrente d'irruzione: 10 — Perdite a vuoto: 1100 — Perdite in carico: 3070 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 250 — Potenza: 250 — Corrente d'irruzione: 9 — Perdite a vuoto: 1200 — Perdite in carico: 3400 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 280 — Potenza: 280 — Corrente d'irruzione: 9 — Perdite a vuoto: 1290 — Perdite in carico: 3720 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 315 — Potenza: 315 — Corrente d'irruzione: 8 — Perdite a vuoto: 1410 — Perdite in carico: 4170 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 350 — Potenza: 350 — Corrente d'irruzione: 8 — Perdite a vuoto: 1520 — Perdite in carico: 4610 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 400 — Potenza: 400 — Corrente d'irruzione: 8 — Perdite a vuoto: 1620 — Perdite in carico: 5040 — Vcc %: 4 — Scheda tecnica: disponibile
DZN0 K13 CU IP00 500 — Potenza: 500 — Corrente d'irruzione: 6 — Perdite a vuoto: 1840 — Perdite in carico: 6120 — Vcc %: 4 — Scheda tecnica: disponibile

Specifiche tecniche

• Frequenza: 50 Hz
• Fattore K: 13
• Tensione ingresso/uscita: 400 / 400 V
• Connessioni: primario Triangolo, secondario Zig-zag
• Gruppo vettoriale: Dzn0
• Nucleo: acciaio magnetico M270
• Avvolgimenti: rame
• Schermo elettrostatico: tra primario e secondario, collegato a terra
• Temperatura ambiente max: 40 °C
• Classe d'isolamento: H
• Livello d'isolamento: 3
• Classe termica: H
• Aumento di temperatura: 125 °C
• Altitudine massima di installazione: 1000 m
• Classe ambientale: E1 - C1 - F0
• Installazione: Interna
• Grado di protezione: IP00
• Norme: EN 60076 / IEC 61558 (se applicabile)
