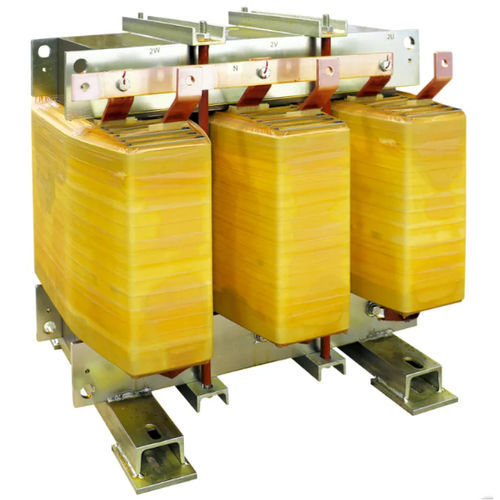

Trasformatore di isolamento DYN11 K13 CU IP00

a seccoper servizio internoIEC

Panoramica
Trasformatore di isolamento in bassa tensione per applicazioni industriali interne. Il DYN11 K13 CU IP00 offre isolamento galvanico con gruppo vettoriale Dyn11, avvolgimenti in rame e fattore K 13, adatto a carichi non lineari e ambienti con armoniche.

Specifiche tecniche
Frequenza: 50 Hz
Fattore K: 13
Tensione ingresso: 400 V
Tensione uscita: 400 V
Connessione avvolgimento primario: Stella (Delta) / Triangle (indicare Delta)? Delta (connexion primaire: Delta)
Connessione avvolgimento secondario: Stella + N
Gruppo vettoriale: Dyn11
Materiale del nucleo: Acciaio magnetico M270
Materiale avvolgimenti: Rame
Schermo elettrostatico: Tra primario e secondario, collegato a terra
Temp. ambiente max: 40 °C
Classe isolamento: H
Livello isolamento: 3
Classe termica: H
Aumento temperatura: 125 °C
Altitudine massima: 1000 m
Classe ambientale - climatica - incendio: E1 - C1 - F0
Installazione: Interna
Grado di protezione: IP00
Norme di riferimento: EN 60076 / IEC 61558 (quando applicabile)

Varianti disponibili
Codice | Potenza (kVA) | Corrente d'irruzione (A) | Perdite a vuoto (W) | Perdite di carico (W) | Vcc %
DYN11 K13 CU IP00 8 | 8 | 40 | 150 | 280 | 3.5
DYN11 K13 CU IP00 10 | 10 | 40 | 170 | 340 | 3.5
DYN11 K13 CU IP00 12 | 12 | 40 | 180 | 420 | 3.5
DYN11 K13 CU IP00 15 | 15 | 37.5 | 210 | 460 | 3.5
DYN11 K13 CU IP00 20 | 20 | 37.5 | 240 | 550 | 3.5
DYN11 K13 CU IP00 25 | 25 | 31.25 | 270 | 640 | 3.5
DYN11 K13 CU IP00 30 | 30 | 25 | 340 | 680 | 4
DYN11 K13 CU IP00 40 | 40 | 23 | 400 | 760 | 4
DYN11 K13 CU IP00 50 | 50 | 21 | 460 | 860 | 4
DYN11 K13 CU IP00 63 | 63 | 19 | 530 | 1000 | 4
DYN11 K13 CU IP00 70 | 70 | 18 | 570 | 1080 | 4
DYN11 K13 CU IP00 80 | 80 | 17 | 610 | 1150 | 4
DYN11 K13 CU IP00 90 | 90 | 17 | 650 | 1240 | 4
DYN11 K13 CU IP00 100 | 100 | 16 | 700 | 1350 | 4
DYN11 K13 CU IP00 110 | 110 | 15 | 750 | 1470 | 4
DYN11 K13 CU IP00 125 | 125 | 14 | 820 | 1620 | 4
DYN11 K13 CU IP00 140 | 140 | 14 | 880 | 1770 | 4
DYN11 K13 CU IP00 160 | 160 | 13 | 940 | 1920 | 4
DYN11 K13 CU IP00 180 | 180 | 13 | 1010 | 2110 | 4
DYN11 K13 CU IP00 200 | 200 | 12 | 1080 | 2290 | 4
DYN11 K13 CU IP00 225 | 225 | 12 | 1160 | 2520 | 4
DYN11 K13 CU IP00 250 | 250 | 11 | 1250 | 2760 | 4
DYN11 K13 CU IP00 280 | 280 | 11 | 1340 | 3010 | 4
DYN11 K13 CU IP00 315 | 315 | 10 | 1460 | 3370 | 4
DYN11 K13 CU IP00 350 | 350 | 10 | 1570 | 3710 | 4
DYN11 K13 CU IP00 400 | 400 | 9 | 1670 | 4040 | 4
DYN11 K13 CU IP00 500 | 500 | 8 | 1930 | 4880 | 4
DYN11 K13 CU IP00 630 | 630 | 8 | 2250 | 5910 | 4
DYN11 K13 CU IP00 800 | 800 | 7 | 2580 | 7000 | 4.5

Caratteristiche / specifiche tecniche

• Frequenza: 50 Hz
• Fattore K: 13
• Tensione ingresso: 400 V
• Tensione uscita: 400 V
• Connessione primario: Delta
• Connessione secondario: Stella + N
• Gruppo vettoriale: Dyn11
• Nucleo: Acciaio magnetico M270
• Avvolgimenti: Rame
• Schermo elettrostatico: Tra primario e secondario, collegato a terra
• Temp. ambiente massima: 40 °C
• Classe isolamento: H
• Livello isolamento: 3
• Classe termica: H
• Aumento temperatura: 125 °C
• Altitudine massima: 1000 m
• Classe ambientale: E1 - C1 - F0
• Installazione: Interna
• Grado protezione: IP00
• Norme: EN 60076 / IEC 61558 (quando applicabile)
