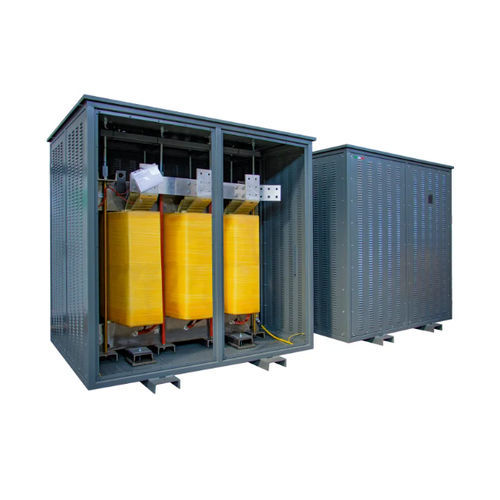

Trasformatore di isolamento DYN11 K20 AL IP21

per servizio internoIECa fattore k

Presentazione
Trasformatore di isolamento in bassa tensione per installazione interna, gruppo vettoriale Dyn11, avvolgimenti in alluminio e nucleo in acciaio magnetico M270. Adatto ad applicazioni sensibili alle distorsioni armoniche (fattore K = 20).

Specifiche tecniche (sintesi)
Frequenza | 50 Hz
Fattore K | 20
Tensione in ingresso | 400 V
Tensione in uscita | 400 V
Collegamento avvolgimento primario | Triangolo
Collegamento avvolgimento secondario | Stella + N
Gruppo vettoriale | Dyn11
Materiale del nucleo | Acciaio magnetico M270
Materiale avvolgimenti | Alluminio
Schermo elettrostatico | Tra primario e secondario, collegato a terra
Temperatura ambiente max | 40 °C
Classe di isolamento | H
Livello di isolamento | 3
Classe termica | H
Aumento di temperatura | 125 °C
Altitudine massima | 1000 m
Classe ambientale - climatica - incendio | E1 - C1 - F0
Installazione | Interna
Grado di protezione | IP21
Norme di riferimento | EN 60076 / IEC 61558 (quando applicabile)

Varianti (Codice | Potenza | Corrente di inrush | Perdite a vuoto | Perdite in carico | Vcc %)
DYN11 K20 AL IP21 28 | 28 | 26 | 350 | 680 | 4
DYN11 K20 AL IP21 36 | 36 | 17 | 410 | 800 | 4
DYN11 K20 AL IP21 45 | 45 | 17 | 450 | 840 | 4
DYN11 K20 AL IP21 58 | 58 | 17 | 630 | 920 | 4
DYN11 K20 AL IP21 63 | 63 | 16 | 680 | 980 | 4
DYN11 K20 AL IP21 70 | 70 | 15 | 740 | 1080 | 4
DYN11 K20 AL IP21 80 | 80 | 14 | 780 | 1100 | 4
DYN11 K20 AL IP21 90 | 90 | 14 | 870 | 1230 | 4
DYN11 K20 AL IP21 100 | 100 | 14 | 920 | 1350 | 4
DYN11 K20 AL IP21 110 | 110 | 14 | 960 | 1550 | 4
DYN11 K20 AL IP21 125 | 125 | 13 | 1100 | 1620 | 4
DYN11 K20 AL IP21 140 | 140 | 13 | 1200 | 1710 | 4
DYN11 K20 AL IP21 160 | 160 | 13 | 1290 | 1820 | 4
DYN11 K20 AL IP21 180 | 180 | 11 | 1430 | 1960 | 4
DYN11 K20 AL IP21 200 | 200 | 11 | 1470 | 2150 | 4
DYN11 K20 AL IP21 225 | 225 | 11 | 1620 | 2320 | 4
DYN11 K20 AL IP21 250 | 250 | 11 | 1730 | 2510 | 4
DYN11 K20 AL IP21 280 | 280 | 10 | 1890 | 3080 | 4
DYN11 K20 AL IP21 315 | 315 | 10 | 2100 | 3350 | 4
DYN11 K20 AL IP21 350 | 350 | 9 | 2250 | 3720 | 4
DYN11 K20 AL IP21 450 | 450 | 8 | 2780 | 4350 | 4
DYN11 K20 AL IP21 580 | 580 | 7 | 3000 | 5100 | 4
DYN11 K20 AL IP21 720 | 720 | 7 | 4050 | 5850 | 4.5
DYN11 K20 AL IP21 900 | 900 | 7 | 4950 | 6950 | 4.5
DYN11 K20 AL IP21 1100 | 1100 | 6 | 6200 | 8350 | 5
DYN11 K20 AL IP21 1400 | 1400 | 6 | 7600 | 9900 | 5

Specifiche tecniche dettagliate

• Frequenza: 50 Hz
• Fattore K: 20
• Tensione in ingresso: 400 V
• Tensione in uscita: 400 V
• Collegamento primario: Triangolo
• Collegamento secondario: Stella + N
• Gruppo vettoriale: Dyn11
• Materiale del nucleo: Acciaio magnetico M270
• Materiale degli avvolgimenti: Alluminio
• Schermo elettrostatico: Tra primario e secondario collegato a terra
• Temperatura ambiente max: 40 °C
• Classe di isolamento: H
• Livello di isolamento: 3
• Classe termica: H
• Aumento di temperatura: 125 °C
• Altitudine massima: 1000 m
• Classe ambientale - climatica - incendio: E1 - C1 - F0
• Installazione: Interna
• Grado di protezione: IP21
• Norme di riferimento: EN 60076 / IEC 61558 (quando applicabile)
