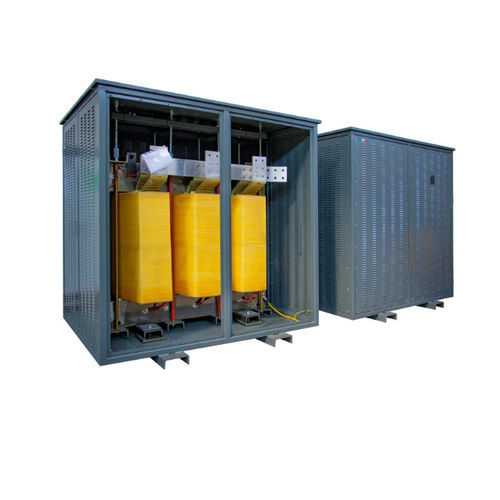

Trasformatore di isolamento DZN0 K13 AL IP21

a seccoper servizio internoIEC

Descrizione
Trasformatore di isolamento in bassa tensione per applicazioni industriali. Tensione nominale 400/400 V, fattore K 13, primario a triangolo — secondario a Zig‑zag, avvolgimenti in alluminio, schermatura elettrostatica tra primario e secondario. Manufactured by Ortea Next. Installazione interna, grado di protezione IP21.

Specifiche tecniche
Frequenza | Fattore K | Tensione ingresso | Tensione uscita | Collegamento primario | Collegamento secondario | Gruppo vettoriale | Materiale nucleo | Materiale avvolgimenti | Schermatura elettrostatica | Temp. ambiente max. | Classe isolamento | Livello isolamento | Classe termica | Aumento temperatura | Altitudine max. | Classe ambientale - climatica - incendio | Installazione | Grado protezione | Norme di riferimento
50 Hz | 13 | 400 V | 400 V | Triangolo | Zig-zag | Dzn0 | Acciaio magnetico M270 | Alluminio | Tra primario e secondario, collegata a terra | 40 °C | H | 3 | H | 125 °C | 1000 m | E1 - C1 - F0 | Interno | IP21 | IEC 60076 / IEC 61558 (quando applicabile)

Tabella varianti
Codice | Potenza (kVA) | Corrente di irruzione (A) | Perdite a vuoto (W) | Perdite di carico (W) | Vcc %
DZN0 K13 AL IP21 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP21 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP21 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP21 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP21 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP21 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP21 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP21 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP21 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP21 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP21 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP21 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP21 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP21 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP21 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP21 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP21 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP21 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP21 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP21 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP21 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP21 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP21 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP21 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP21 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP21 1600 | 1600 | 5 | 8100 | 13100 | 5

Caratteristiche / dati tecnici

• Frequenza: 50 Hz
• Fattore K: 13
• Tensione ingresso/uscita: 400 V / 400 V
• Collegamenti: primario Triangolo, secondario Zig-zag
• Gruppo vettoriale: Dzn0
• Nucleo: acciaio magnetico M270
• Avvolgimenti: Alluminio
• Schermatura elettrostatica: tra primario e secondario, collegata a terra
• Temp. ambiente max.: 40 °C
• Classe isolamento: H
• Livello isolamento: 3
• Classe termica: H
• Aumento di temperatura: 125 °C
• Altitudine max.: 1000 m
• Classe ambientale - climatica - incendio: E1 - C1 - F0
• Installazione: Interno
• Grado di protezione: IP21
• Norme di riferimento: IEC 60076 / IEC 61558 (quando applicabile)
