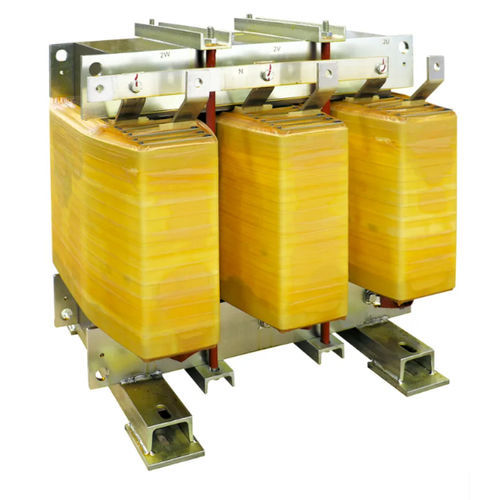

Trasformatore di isolamento DZN0 K20 AL IP00

a seccoper servizio internoIEC

Breve descrizione
Trasformatore di isolamento BT per impianti in bassa tensione di Ortea, progettato per montaggio interno con avvolgimenti in alluminio e schermo elettrostatico tra primario e secondario connesso a terra.

Panoramica
Il trasformatore di isolamento DZN0 K20 AL IP00 fornisce isolamento elettrico e riduzione delle disturbi in modalità comune nelle reti in bassa tensione. Gruppo vettoriale Dzn0. Nucleo in acciaio magnetico M270 e avvolgimenti in alluminio. Schermo elettrostatico posizionato tra primario e secondario e collegato a terra. Installazione prevista in interno; grado di protezione IP00.

Specifiche tecniche (tabella riassuntiva)
Frequenza | 50 Hz
Fattore K | 20
Tensione di ingresso | 400 V
Tensione di uscita | 400 V
Connessione avvolgimento primario | Triangolo
Connessione avvolgimento secondario | Zig-zag
Unità vettoriale | Dzn0
Materiale del nucleo | Acciaio magnetico M270
Materiale avvolgimento | Alluminio
Schermo elettrostatico | Tra primario e secondario, collegato a terra
Temp. ambiente max | 40 °C
Classe d'isolamento | H
Livello d'isolamento | 3
Classe termica | H
Incremento di temperatura | 125 °C
Altitudine max | 1000 m
Classe ambientale - climatica - incendio | E1 - C1 - F0
Installazione | Interno
Grado di protezione | IP00
Norme di riferimento | EN 60076 / IEC 61558 (quando applicabile)

Varianti disponibili (codice / potenza / corrente di spunto / perdite a vuoto / perdite in carico / Vcc %)
Codice | Potenza | Corrente di spunto | Perdite a vuoto | Perdite in carico | Vcc %
DZN0 K20 AL IP00 28 | 28 kVA | 28 | 375 W | 730 W | 4
DZN0 K20 AL IP00 36 | 36 kVA | 18 | 440 W | 860 W | 4
DZN0 K20 AL IP00 45 | 45 kVA | 18 | 480 W | 900 W | 4
DZN0 K20 AL IP00 58 | 58 kVA | 18 | 670 W | 990 W | 4
DZN0 K20 AL IP00 63 | 63 kVA | 18 | 730 W | 1050 W | 4
DZN0 K20 AL IP00 70 | 70 kVA | 18 | 790 W | 1160 W | 4
DZN0 K20 AL IP00 80 | 80 kVA | 15 | 830 W | 1180 W | 4
DZN0 K20 AL IP00 90 | 90 kVA | 15 | 930 W | 1320 W | 4
DZN0 K20 AL IP00 100 | 100 kVA | 15 | 980 W | 1440 W | 4
DZN0 K20 AL IP00 110 | 110 kVA | 16 | 1030 W | 1660 W | 4
DZN0 K20 AL IP00 125 | 125 kVA | 14 | 1180 W | 1730 W | 4
DZN0 K20 AL IP00 140 | 140 kVA | 14 | 1280 W | 1830 W | 4
DZN0 K20 AL IP00 160 | 160 kVA | 14 | 1380 W | 1950 W | 4
DZN0 K20 AL IP00 180 | 180 kVA | 12 | 1530 W | 2090 W | 4
DZN0 K20 AL IP00 200 | 200 kVA | 12 | 1570 W | 2290 W | 4
DZN0 K20 AL IP00 225 | 225 kVA | 12 | 1730 W | 2480 W | 4
DZN0 K20 AL IP00 250 | 250 kVA | 12 | 1850 W | 2680 W | 4
DZN0 K20 AL IP00 280 | 280 kVA | 11 | 2020 W | 3250 W | 4
DZN0 K20 AL IP00 315 | 315 kVA | 11 | 2240 W | 3580 W | 4
DZN0 K20 AL IP00 350 | 350 kVA | 11 | 2400 W | 3970 W | 4
DZN0 K20 AL IP00 450 | 450 kVA | 9 | 2970 W | 4640 W | 4
DZN0 K20 AL IP00 580 | 580 kVA | 7 | 3200 W | 5440 W | 4
DZN0 K20 AL IP00 720 | 720 kVA | 7 | 4320 W | 6240 W | 4.5
DZN0 K20 AL IP00 900 | 900 kVA | 7 | 5280 W | 7450 W | 4.5
DZN0 K20 AL IP00 1100 | 1100 kVA | 6 | 6600 W | 8900 W | 5
DZN0 K20 AL IP00 1400 | 1400 kVA | 6 | 8100 W | 10600 W | 5

Caratteristiche / Specifiche tecniche

• Frequenza: 50 Hz
• Fattore K: 20
• Tensione di ingresso: 400 V
• Tensione di uscita: 400 V
• Connessione avvolgimento primario: Triangolo
• Connessione avvolgimento secondario: Zig-zag
• Unità vettoriale: Dzn0
• Materiale del nucleo: Acciaio magnetico M270
• Materiale avvolgimento: Alluminio
• Schermo elettrostatico: Tra primario e secondario, collegato a terra
• Temp. ambiente max: 40 °C
• Classe d'isolamento: H
• Livello d'isolamento: 3
• Classe termica: H
• Incremento di temperatura: 125 °C
• Altitudine max: 1000 m
• Classe ambientale - climatica - incendio: E1 - C1 - F0
• Installazione: Interno
• Grado di protezione: IP00
• Norme di riferimento: EN 60076 / IEC 61558 (quando applicabile)
