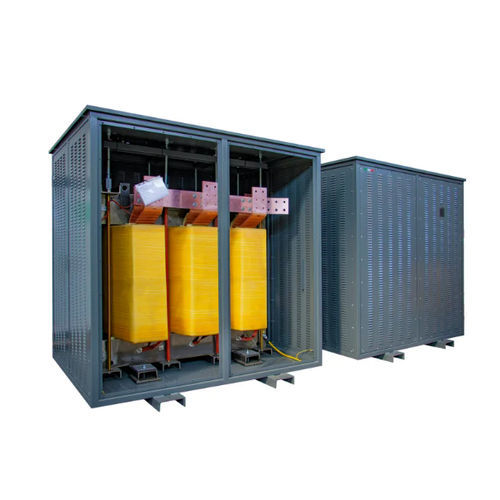

Trasformatore di isolamento DYN11 K20 CU IP21

per servizio internoIEC

Presentazione
TRASFORMATORI DI ISOLAMENTO IN BT
Il DYN11 K20 CU IP21 di Ortea Next è un trasformatore di isolamento per applicazioni in bassa tensione (BT).

Generale

• Marca: Ortea Next
• Tipo: Trasformatore di isolamento bassa tensione
• Modello (denominazione nella pagina): DYN11 K20 CU IP21

Caratteristiche principali (tabella)
Frequenza | 50 Hz
Fattore K | 20
Tensione di ingresso | 400 V
Tensione di uscita | 400 V
Collegamento avvolgimento primario | Triangolo
Collegamento avvolgimento secondario | Stella + N
Gruppo vettoriale | Dyn11
Materiale del nucleo | M270 acciaio magnetico
Materiale dell'avvolgimento | Rame
Schermo elettrostatico | Tra primario e secondario collegati a terra
Temperatura ambiente massima | 40 °C
Classe di isolamento | H
Livello di isolamento | 3
Classe termica | H
Aumento di temperatura | 125
Altitudine massima | 1000 m
Classe ambientale - climatica - incendio | E1 - C1 - F0
Installazione | Interna
Grado di protezione | IP21
Norme di riferimento | EN 60076 / IEC 61558 (se applicabile)

Varianti (tabella)
Codice | Potenza | Corrente di spunto | Perdite a vuoto | Perdite dipendenti | Vcc %
DYN11 K20 CU IP21 7 | 7 | 45 | 150 | 220 | 3.5
DYN11 K20 CU IP21 9 | 9 | 45 | 170 | 270 | 3.5
DYN11 K20 CU IP21 10 | 10 | 45 | 180 | 340 | 3.5
DYN11 K20 CU IP21 14 | 14 | 42 | 210 | 370 | 3.5
DYN11 K20 CU IP21 18 | 18 | 42 | 240 | 440 | 3.5
DYN11 K20 CU IP21 22 | 22 | 35 | 270 | 510 | 3.5
DYN11 K20 CU IP21 28 | 28 | 28 | 340 | 540 | 4
DYN11 K20 CU IP21 36 | 36 | 26 | 400 | 610 | 4
DYN11 K20 CU IP21 45 | 45 | 23 | 460 | 690 | 4
DYN11 K20 CU IP21 58 | 58 | 21 | 530 | 800 | 4
DYN11 K20 CU IP21 63 | 63 | 20 | 570 | 860 | 4
DYN11 K20 CU IP21 70 | 70 | 19 | 610 | 920 | 4
DYN11 K20 CU IP21 80 | 80 | 19 | 650 | 980 | 4
DYN11 K20 CU IP21 90 | 90 | 18 | 700 | 1080 | 4
DYN11 K20 CU IP21 100 | 100 | 17 | 750 | 1170 | 4
DYN11 K20 CU IP21 110 | 110 | 16 | 820 | 1290 | 4
DYN11 K20 CU IP21 125 | 125 | 15 | 880 | 1410 | 4
DYN11 K20 CU IP21 140 | 140 | 15 | 940 | 1530 | 4
DYN11 K20 CU IP21 160 | 160 | 14 | 1010 | 1680 | 4
DYN11 K20 CU IP21 180 | 180 | 13 | 1080 | 1830 | 4
DYN11 K20 CU IP21 200 | 200 | 13 | 1160 | 2010 | 4
DYN11 K20 CU IP21 225 | 225 | 12 | 1250 | 2200 | 4
DYN11 K20 CU IP21 250 | 250 | 12 | 1340 | 2400 | 4
DYN11 K20 CU IP21 280 | 280 | 11 | 1460 | 2680 | 4
DYN11 K20 CU IP21 315 | 315 | 11 | 1570 | 2960 | 4
DYN11 K20 CU IP21 350 | 350 | 10 | 1670 | 3220 | 4
DYN11 K20 CU IP21 450 | 450 | 9 | 1930 | 3890 | 4
DYN11 K20 CU IP21 580 | 580 | 9 | 2250 | 4710 | 4
DYN11 K20 CU IP21 720 | 720 | 8 | 2580 | 5580 | 4.5

Caratteristiche / Specifiche tecniche

• Frequenza: 50 Hz
• Fattore K: 20
• Tensioni: ingresso 400 V / uscita 400 V
• Connessioni: primario Triangolo — secondario Stella + N
• Gruppo vettoriale: Dyn11
• Nucleo: M270 acciaio magnetico — Avvolgimento: Rame
• Schermo elettrostatico: tra primario e secondario collegati a terra
• Protezione/Installazione: IP21 — Interna
• Temperatura ambiente massima: 40 °C — Aumento di temperatura: 125
• Altitudine massima: 1000 m
• Classe di isolamento: H — Livello di isolamento: 3 — Classe termica: H
• Classe ambientale (climatica - incendio): E1 - C1 - F0
• Norme di riferimento: EN 60076 / IEC 61558 (se applicabile)
