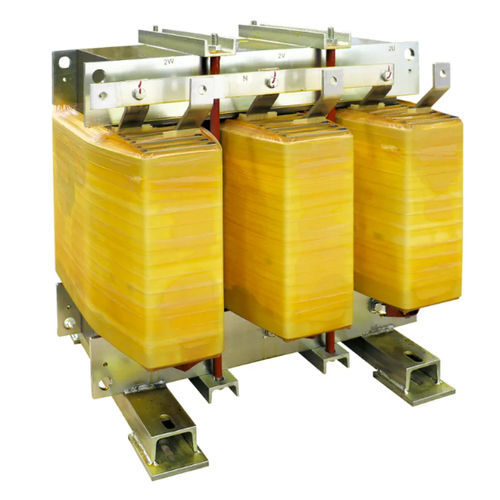

Trasformatore di isolamento DZN0 K13 AL IP00

a seccoper servizio internoIEC

Panoramica
Trasformatore di isolamento in bassa tensione progettato per impianti industriali. Il modello DZN0 K13 AL IP00 presenta avvolgimenti primari in triangolo e secondari a zig-zag (gruppo vettoriale Dzn0), avvolgimenti in alluminio e schermatura elettrostatica tra primario e secondario collegata a terra. Destinato a installazione interna (IP00).

Specifiche tecniche (riassunto)
Frequenza: 50 Hz
Fattore K: 13
Tensione ingresso: 400 V
Tensione uscita: 400 V
Collegamento avvolgimento primario: Triangolo
Collegamento avvolgimento secondario: Zig-zag
Gruppo vettoriale: Dzn0
Materiale del nucleo: Acciaio magnetico M270
Materiale avvolgimenti: Alluminio
Schermatura elettrostatica: Tra primario e secondario, collegata a terra
Temperatura ambiente max.: 40 °C
Classe di isolamento: H
Livello di isolamento: 3
Classe termica: H
Aumento temperatura: 125 °C
Altitudine max.: 1000 m
Classe ambientale - climatica - incendio: E1 - C1 - F0
Installazione: Interna
Grado di protezione: IP00
Norme di riferimento: EN 60076 / IEC 61558 (se applicabile)

Tabella varianti (Codice | Potenza kVA | Corrente d'irruzione A | Perdite a vuoto W | Perdite in carico W | Vcc %)
DZN0 K13 AL IP00 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP00 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP00 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP00 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP00 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP00 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP00 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP00 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP00 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP00 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP00 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP00 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP00 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP00 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP00 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP00 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP00 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP00 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP00 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP00 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP00 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP00 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP00 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP00 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP00 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP00 1600 | 1600 | 5 | 8100 | 13100 | 5

Caratteristiche / specifiche tecniche

• Frequenza: 50 Hz
• Fattore K: 13
• Tensione ingresso: 400 V
• Tensione uscita: 400 V
• Collegamento primario: Triangolo
• Collegamento secondario: Zig-zag
• Gruppo vettoriale: Dzn0
• Materiale nucleo: Acciaio magnetico M270
• Materiale avvolgimenti: Alluminio
• Schermatura elettrostatica: tra primario e secondario collegata a terra
• Temperatura ambiente max.: 40 °C
• Classe di isolamento: H
• Livello di isolamento: 3
• Classe termica: H
• Aumento temperatura: 125 °C
• Altitudine max.: 1000 m
• Classe ambientale: E1 - C1 - F0
• Installazione: Interna
• Grado di protezione: IP00
• Norme di riferimento: EN 60076 / IEC 61558 (se applicabile)
