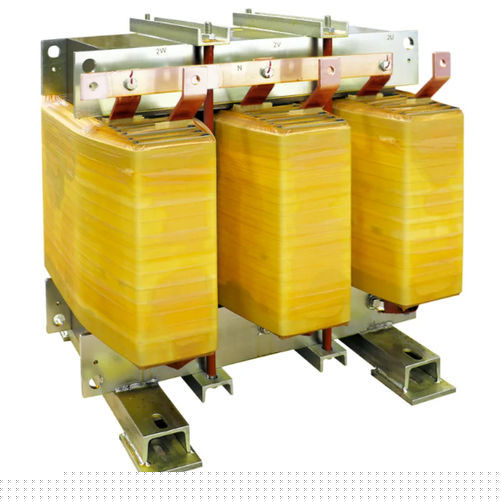

Trasformatore di isolamento DZN0 K20 CU IP00

a seccoper servizio internoIEC

Descrizione
Trasformatori di isolamento in bassa tensione progettati per installazioni interne con primario a triangolo e secondario a zig-zag. Adatti per la mitigazione delle armoniche e la separazione sicura dei circuiti.

Specifiche tecniche
Frequenza: 50 Hz
Fattore K: 20
Tensione di ingresso: 400 V
Tensione di uscita: 400 V
Connessione avvolgimento primario: Triangolo
Connessione avvolgimento secondario: Zig-zag
Gruppo vettoriale: Dzn0
Materiale del nucleo: Acciaio magnetico M270
Materiale degli avvolgimenti: Rame
Schermo elettrostatico: Tra primario e secondario, collegato a terra
Temperatura ambiente max (°C): 40
Classe di isolamento: H
Livello d'isolamento: 3
Classe termica: H
Aumento di temperatura (°C): 125
Altitudine massima (m): 1000
Classe ambientale - climatica - incendio: E1 - C1 - F0
Installazione: Interna
Grado di protezione: IP00
Norme di riferimento: EN 60076 / IEC 61558 (quando applicabile)

Varianti (codice | potenza [kVA] | corrente di spunto | perdite a vuoto | perdite in carico | Vcc %)
DZN0 K20 CU IP00 7 | 7 | 46 | 160 | 230 | 3.5
DZN0 K20 CU IP00 9 | 9 | 46 | 180 | 290 | 3.5
DZN0 K20 CU IP00 10 | 10 | 46 | 190 | 360 | 3.5
DZN0 K20 CU IP00 14 | 14 | 46 | 225 | 390 | 3.5
DZN0 K20 CU IP00 18 | 18 | 46 | 260 | 470 | 3.5
DZN0 K20 CU IP00 22 | 22 | 37 | 290 | 550 | 3.5
DZN0 K20 CU IP00 28 | 28 | 29 | 330 | 570 | 4
DZN0 K20 CU IP00 36 | 36 | 27 | 360 | 650 | 4
DZN0 K20 CU IP00 45 | 45 | 22 | 410 | 760 | 4
DZN0 K20 CU IP00 58 | 58 | 21 | 470 | 890 | 4
DZN0 K20 CU IP00 63 | 63 | 20 | 510 | 970 | 4
DZN0 K20 CU IP00 70 | 70 | 18 | 540 | 1060 | 4
DZN0 K20 CU IP00 80 | 80 | 17 | 580 | 1130 | 4
DZN0 K20 CU IP00 90 | 90 | 17 | 630 | 1260 | 4
DZN0 K20 CU IP00 100 | 100 | 15 | 680 | 1370 | 4
DZN0 K20 CU IP00 110 | 110 | 14 | 740 | 1530 | 4
DZN0 K20 CU IP00 125 | 125 | 14 | 810 | 1680 | 4
DZN0 K20 CU IP00 140 | 140 | 13 | 870 | 1840 | 4
DZN0 K20 CU IP00 160 | 160 | 13 | 940 | 2030 | 4
DZN0 K20 CU IP00 180 | 180 | 11 | 1020 | 2220 | 4
DZN0 K20 CU IP00 200 | 200 | 11 | 1100 | 2450 | 4
DZN0 K20 CU IP00 225 | 225 | 10 | 1200 | 2710 | 4
DZN0 K20 CU IP00 250 | 250 | 10 | 1290 | 2960 | 4
DZN0 K20 CU IP00 280 | 280 | 8 | 1410 | 3320 | 4
DZN0 K20 CU IP00 315 | 315 | 8 | 1520 | 3680 | 4
DZN0 K20 CU IP00 350 | 350 | 8 | 1620 | 4020 | 4
DZN0 K20 CU IP00 450 | 450 | 7 | 1840 | 4880 | 4

Caratteristiche / specifiche tecniche

• Frequenza: 50 Hz
• Fattore K: 20
• Tensione ingresso / uscita: 400 V
• Connessione primaria: Triangolo
• Connessione secondaria: Zig-zag
• Gruppo vettoriale: Dzn0
• Nucleo: Acciaio magnetico M270
• Avvolgimenti: Rame
• Schermo elettrostatico: tra primario e secondario collegato a terra
• Temperatura ambiente max: 40 °C
• Classe d'isolamento / Classe termica: H
• Livello d'isolamento: 3
• Aumento di temperatura: 125 °C
• Altitudine max: 1000 m
• Classe ambientale - climatica - incendio: E1 - C1 - F0
• Installazione: Interna
• Grado di protezione: IP00
• Norme di riferimento: EN 60076 / IEC 61558 (quando applicabile)
