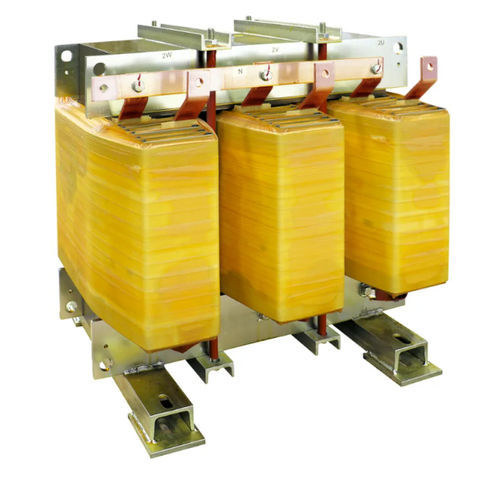

Trasformatore di isolamento DZN0 K4 CU IP00

per servizio internoIECa fattore k

Panoramica
TRASFORMATORI DI ISOLAMENTO BT
Il trasformatore di isolamento DZN0 K4 CU IP00 di Ortea Next è progettato per impianti in bassa tensione che richiedono attenuazione delle armoniche e separazione galvanica. Presenta gruppo vettoriale Dzn0, avvolgimenti in rame e nucleo in acciaio magnetico M270. Schermo elettrostatico tra primario e secondario con collegamento a terra. Adatto per installazione interna con grado di protezione IP00. Norme di riferimento: EN 60076 / IEC 61558 (se applicabile).

Specifiche tecniche
Frequenza: 50 Hz
Fattore K: 4
Tensione di ingresso: 400 V
Tensione di uscita: 400 V
Connessione avvolgimento primario: Stella/Delta (Delta indicato come connessione)
Connessione avvolgimento secondario: Zig-zag
Gruppo vettoriale: Dzn0
Materiale del nucleo: Acciaio magnetico M270
Materiale degli avvolgimenti: Rame
Schermo elettrostatico: Tra primario e secondario, collegato a terra
Temperatura ambiente max: 40 °C
Classe d'isolamento: H
Livello di isolamento: 3
Aumento di temperatura: 125 °C
Altitudine max: 1000 m
Classe ambientale - climatica - incendio: E1 - C1 - F0
Installazione: Interna
Grado di protezione: IP00
Norme di riferimento: EN 60076 / IEC 61558 (se applicabile)

Varianti
Codice | Potenza (kVA) | Corrente di inrush (A) | Perdite a vuoto (W) | Perdite a carico (W) | Vcc %
DZN0 K4 CU IP00 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP00 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP00 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP00 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP00 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP00 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP00 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP00 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP00 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP00 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP00 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP00 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP00 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP00 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP00 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP00 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP00 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP00 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP00 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP00 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP00 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP00 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP00 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP00 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP00 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP00 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP00 630 | 630 | 5 | 1840 | 9570 | 4

Caratteristiche / specifiche tecniche

• Frequenza: 50 Hz
• Fattore K: 4
• Tensioni nominali: 400 V ingresso / 400 V uscita
• Connessioni: primario in delta, secondario in zig-zag
• Gruppo vettoriale: Dzn0
• Nucleo: acciaio magnetico M270
• Avvolgimenti: rame
• Schermo elettrostatico: tra primario e secondario collegato a terra
• Isolamento: classe H, livello 3
• Aumento di temperatura: 125 °C
• Temperatura ambiente massima: 40 °C
• Altitudine massima di installazione: 1000 m
• Classe ambientale: E1 - C1 - F0
• Installazione: interna
• Grado di protezione: IP00
• Norme: EN 60076 / IEC 61558 (se applicabile)
