Trasformatore di isolamento DZN0 K13 CU IP21
per servizio internoIECa fattore k

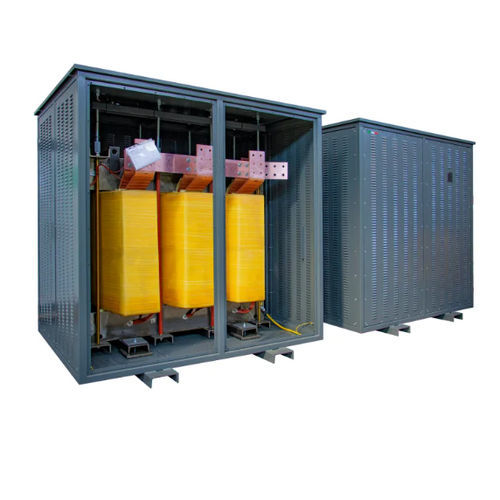

Trasformatore di isolamento - DZN0 K13 CU IP21 - Ortea Next - per servizio interno / IEC / a fattore k
Trasformatore di isolamento - DZN0 K13 CU IP21 - Ortea Next - per servizio interno / IEC / a fattore k
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Ortea Next

Caratteristiche

Funzione
di isolamento
Applicazioni
per servizio interno
Normativa
IEC
Altre caratteristiche
a fattore k
Potenza kVA

Min.: 8 kVA
(10,876969 hp)

Max.: 500 kVA
(679,810578 hp)

Tensione primaria

400 V

Tensione secondaria

400 V

Frequenza

50 Hz

Descrizione

Descrizione
Trasformatore di isolamento BT che garantisce separazione galvanica tra primario e secondario. Progettato per carichi non lineari (Fattore K 13). Gruppo vettoriale Dzn0, avvolgimenti in rame su nucleo in acciaio magnetico M270. Installazione interna, grado di protezione IP21.

Specifiche tecniche
  • Frequenza: 50 Hz
  • Fattore K: 13
  • Tensione ingresso: 400 V
  • Tensione uscita: 400 V
  • Connessione primario: Triangolo
  • Connessione secondario: Zig-zag
  • Gruppo vettoriale: Dzn0
  • Materiale nucleo: Acciaio magnetico M270
  • Materiale avvolgimenti: Rame
  • Schermo elettrostatico: Tra primario e secondario, collegato a terra
  • Temperatura ambiente max: 40 °C
  • Classe di isolamento: H
  • Livello di isolamento: 3
  • Classe termica: H
  • Aumento temperatura: 125 °C
  • Altitudine max: 1000 m
  • Classe ambiente - climatica - incendio: E1 - C1 - F0
  • Installazione: Interna
  • Grado di protezione: IP21
  • Norme di riferimento: EN 60076 / IEC 61558 (quando applicabile)


Varianti disponibili (Codice - Potenza kVA - Corrente di spunto A - Perdite a vuoto W - Perdite in carico W - Vcc %)
  • DZN0 K13 CU IP21 8 - 8 - 40 - 160 - 290 - 3.5
  • DZN0 K13 CU IP21 10 - 10 - 40 - 180 - 360 - 3.5
  • DZN0 K13 CU IP21 12 - 12 - 40 - 190 - 450 - 3.5
  • DZN0 K13 CU IP21 15 - 15 - 40 - 225 - 490 - 3.5
  • DZN0 K13 CU IP21 20 - 20 - 40 - 260 - 590 - 3.5
  • DZN0 K13 CU IP21 25 - 25 - 32 - 290 - 680 - 3.5
  • DZN0 K13 CU IP21 30 - 30 - 26 - 330 - 720 - 4
  • DZN0 K13 CU IP21 40 - 40 - 24 - 360 - 820 - 4
  • DZN0 K13 CU IP21 50 - 50 - 20 - 410 - 950 - 4
  • DZN0 K13 CU IP21 63 - 63 - 19 - 470 - 1120 - 4
  • DZN0 K13 CU IP21 70 - 70 - 18 - 510 - 1220 - 4
  • DZN0 K13 CU IP21 80 - 80 - 16 - 540 - 1320 - 4
  • DZN0 K13 CU IP21 90 - 90 - 15 - 580 - 1420 - 4
  • DZN0 K13 CU IP21 100 - 100 - 15 - 630 - 1570 - 4
  • DZN0 K13 CU IP21 110 - 110 - 14 - 680 - 1720 - 4
  • DZN0 K13 CU IP21 125 - 125 - 13 - 740 - 1920 - 4
  • DZN0 K13 CU IP21 140 - 140 - 13 - 810 - 2110 - 4
  • DZN0 K13 CU IP21 160 - 160 - 11 - 870 - 2310 - 4
  • DZN0 K13 CU IP21 180 - 180 - 11 - 940 - 2550 - 4
  • DZN0 K13 CU IP21 200 - 200 - 10 - 1020 - 2790 - 4
  • DZN0 K13 CU IP21 225 - 225 - 10 - 1100 - 3070 - 4
  • DZN0 K13 CU IP21 250 - 250 - 9 - 1200 - 3400 - 4
  • DZN0 K13 CU IP21 280 - 280 - 9 - 1290 - 3720 - 4
  • DZN0 K13 CU IP21 315 - 315 - 8 - 1410 - 4170 - 4
  • DZN0 K13 CU IP21 350 - 350 - 8 - 1520 - 4610 - 4
  • DZN0 K13 CU IP21 400 - 400 - 8 - 1620 - 5040 - 4
  • DZN0 K13 CU IP21 500 - 500 - 6 - 1840 - 6120 - 4


Norme e installazione
  • Norme di riferimento: EN 60076 / IEC 61558 (quando applicabile)
  • Installazione: Interna
  • Grado di protezione: IP21
  • Temperatura ambiente max: 40 °C
  • Altitudine massima: 1000 m
  • Classe isolamento / termica: H
