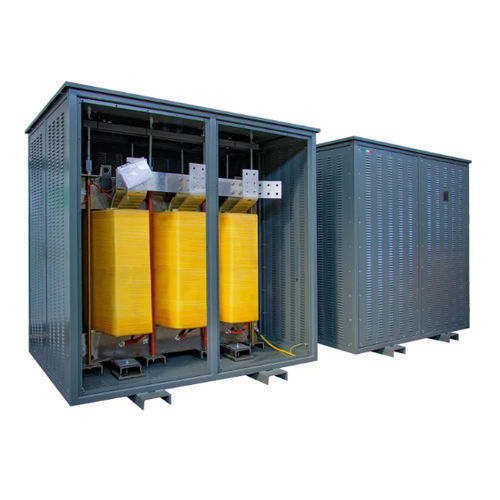

Trasformatore di isolamento DZN0 K20 AL IP21

a seccoper servizio internoIEC

Panoramica del prodotto
Trasformatore di isolamento in bassa tensione per distribuzione elettrica e protezione degli apparati. DZN0 K20 AL IP21 è un trasformatore di isolamento gruppo vettoriale Dzn0 con avvolgimento in alluminio e nucleo M270, progettato per installazione interna per isolare carichi sensibili, mitigare effetti armonici (applicazioni con fattore K) e migliorare la qualità della rete.

Varianti - Tabella
DZN0 K20 AL IP21 28 | 28 | 28 | 375 | 730 | 4
DZN0 K20 AL IP21 36 | 36 | 18 | 440 | 860 | 4
DZN0 K20 AL IP21 45 | 45 | 18 | 480 | 900 | 4
DZN0 K20 AL IP21 58 | 58 | 18 | 670 | 990 | 4
DZN0 K20 AL IP21 63 | 63 | 18 | 730 | 1050 | 4
DZN0 K20 AL IP21 70 | 70 | 18 | 790 | 1160 | 4
DZN0 K20 AL IP21 80 | 80 | 15 | 830 | 1180 | 4
DZN0 K20 AL IP21 90 | 90 | 15 | 930 | 1320 | 4
DZN0 K20 AL IP21 100 | 100 | 15 | 980 | 1440 | 4
DZN0 K20 AL IP21 110 | 110 | 16 | 1030 | 1660 | 4
DZN0 K20 AL IP21 125 | 125 | 14 | 1180 | 1730 | 4
DZN0 K20 AL IP21 140 | 140 | 14 | 1280 | 1830 | 4
DZN0 K20 AL IP21 160 | 160 | 14 | 1380 | 1950 | 4
DZN0 K20 AL IP21 180 | 180 | 12 | 1530 | 2090 | 4
DZN0 K20 AL IP21 200 | 200 | 12 | 1570 | 2290 | 4
DZN0 K20 AL IP21 225 | 225 | 12 | 1730 | 2480 | 4
DZN0 K20 AL IP21 250 | 250 | 12 | 1850 | 2680 | 4
DZN0 K20 AL IP21 280 | 280 | 11 | 2020 | 3250 | 4
DZN0 K20 AL IP21 315 | 315 | 11 | 2240 | 3580 | 4
DZN0 K20 AL IP21 350 | 350 | 11 | 2400 | 3970 | 4
DZN0 K20 AL IP21 450 | 450 | 9 | 2970 | 4640 | 4
DZN0 K20 AL IP21 580 | 580 | 7 | 3200 | 5440 | 4
DZN0 K20 AL IP21 720 | 720 | 7 | 4320 | 6240 | 4.5
DZN0 K20 AL IP21 900 | 900 | 7 | 5280 | 7450 | 4.5
DZN0 K20 AL IP21 1100 | 1100 | 6 | 6600 | 8900 | 5
DZN0 K20 AL IP21 1400 | 1400 | 6 | 8100 | 10600 | 5

Caratteristiche / specifiche tecniche

• Frequenza: 50 Hz
• Fattore K: 20
• Tensione di ingresso: 400 V
• Tensione di uscita: 400 V
• Connessione avvolgimento primario: Triangolo (Delta)
• Connessione avvolgimento secondario: Zig-zag
• Gruppo vettoriale: Dzn0
• Materiale del nucleo: Acciaio magnetico M270
• Materiale avvolgimento: Alluminio
• Schermo elettrostatico: Tra primario e secondario collegato a terra
• Temperatura ambiente max: 40 °C
• Classe isolamento: H
• Livello di isolamento: 3
• Classe termica: H
• Aumento di temperatura: 125 °C
• Altitudine max: 1000 m
• Classe ambiente - climatica - incendio: E1 - C1 - F0
• Installazione: Interna
• Grado di protezione: IP21
• Norme di riferimento: EN 60076 / IEC 61558 (quando applicabile)
