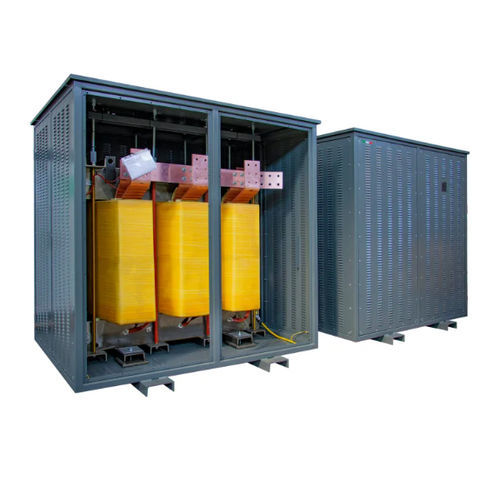

Trasformatore di isolamento DYN11 K4 CU IP21

a seccoper servizio internoIEC

Presentazione
Trasformatore di isolamento in bassa tensione per installazioni industriali interne. Progettato per sistemi 400/400 V con gruppo vettoriale Dyn11 e avvolgimenti in rame (CU). Adatto a carichi armonici con K‑factor 4.

Specifiche tecniche (sintesi)
Frequenza: 50 Hz
K Factor: 4
Tensione primaria: 400 V
Tensione secondaria: 400 V
Connessione avvolgimento primario: Triangolo (Δ)
Connessione avvolgimento secondario: Stella + N (Y)
Gruppo vettoriale: Dyn11
Materiale nucleo: Acciaio magnetico M270
Materiale avvolgimenti: Rame
Schermo elettrostatico: Tra primario e secondario, collegato a terra
Temperatura ambiente max: 40 °C
Classe d'isolamento: H
Livello di isolamento: 3
Classe termica: H
Escursione termica: 125 °C
Altitudine max: 1000 m
Classe ambientale - climatica - incendio: E1 - C1 - F0
Installazione: Interna
Grado di protezione: IP21
Norme di riferimento: EN 60076 / IEC 61558 (quando applicabile)

Varianti (Codice / Potenza (kVA) / Corrente di spunto / Perdite a vuoto / Perdite dipendenti / Vcc %)
DYN11 K4 CU IP21 10 | 10 | 32 | 150 | 430 | 3.5
DYN11 K4 CU IP21 12 | 12 | 32 | 170 | 530 | 3.5
DYN11 K4 CU IP21 15 | 15 | 32 | 180 | 660 | 3.5
DYN11 K4 CU IP21 20 | 20 | 30 | 210 | 720 | 3.5
DYN11 K4 CU IP21 25 | 25 | 30 | 240 | 860 | 3.5
DYN11 K4 CU IP21 30 | 30 | 25 | 270 | 1000 | 3.5
DYN11 K4 CU IP21 40 | 40 | 20 | 340 | 1060 | 4
DYN11 K4 CU IP21 50 | 50 | 18 | 400 | 1190 | 4
DYN11 K4 CU IP21 63 | 63 | 17 | 460 | 1350 | 4
DYN11 K4 CU IP21 80 | 80 | 15 | 530 | 1560 | 4
DYN11 K4 CU IP21 90 | 90 | 15 | 570 | 1680 | 4
DYN11 K4 CU IP21 100 | 100 | 14 | 610 | 1800 | 4
DYN11 K4 CU IP21 110 | 110 | 13 | 650 | 1930 | 4
DYN11 K4 CU IP21 125 | 125 | 13 | 700 | 2110 | 4
DYN11 K4 CU IP21 140 | 140 | 12 | 750 | 2290 | 4
DYN11 K4 CU IP21 160 | 160 | 12 | 820 | 2530 | 4
DYN11 K4 CU IP21 180 | 180 | 11 | 880 | 2770 | 4
DYN11 K4 CU IP21 200 | 200 | 11 | 940 | 3000 | 4
DYN11 K4 CU IP21 225 | 225 | 10 | 1010 | 3290 | 4
DYN11 K4 CU IP21 250 | 250 | 10 | 1080 | 3580 | 4
DYN11 K4 CU IP21 280 | 280 | 9 | 1160 | 3930 | 4
DYN11 K4 CU IP21 315 | 315 | 9 | 1250 | 4320 | 4
DYN11 K4 CU IP21 350 | 350 | 8 | 1340 | 4710 | 4
DYN11 K4 CU IP21 400 | 400 | 8 | 1460 | 5260 | 4
DYN11 K4 CU IP21 450 | 450 | 8 | 1570 | 5800 | 4
DYN11 K4 CU IP21 500 | 500 | 7 | 1670 | 6320 | 4
DYN11 K4 CU IP21 630 | 630 | 7 | 1930 | 7630 | 4
DYN11 K4 CU IP21 800 | 800 | 6 | 2250 | 9230 | 4
DYN11 K4 CU IP21 1000 | 1000 | 6 | 2580 | 10940 | 4.5

Caratteristiche / specifiche tecniche

• Frequenza: 50 Hz
• K Factor: 4
• Tensione primaria: 400 V
• Tensione secondaria: 400 V
• Connessione primario: Triangolo (Δ)
• Connessione secondario: Stella + N (Y)
• Gruppo vettoriale: Dyn11
• Materiale nucleo: Acciaio magnetico M270
• Materiale avvolgimenti: Rame
• Schermo elettrostatico: Tra primario e secondario collegato a terra
• Temperatura ambiente max: 40 °C
• Classe d'isolamento: H
• Livello di isolamento: 3
• Classe termica: H
• Escursione termica: 125 °C
• Altitudine max: 1000 m
• Classe ambientale - climatica - incendio: E1 - C1 - F0
• Installazione: Interna
• Grado di protezione: IP21
• Norme di riferimento: EN 60076 / IEC 61558 (quando applicabile)
